In che modo un silenziatore pneumatico riduce il rumore nei sistemi pneumatici industriali

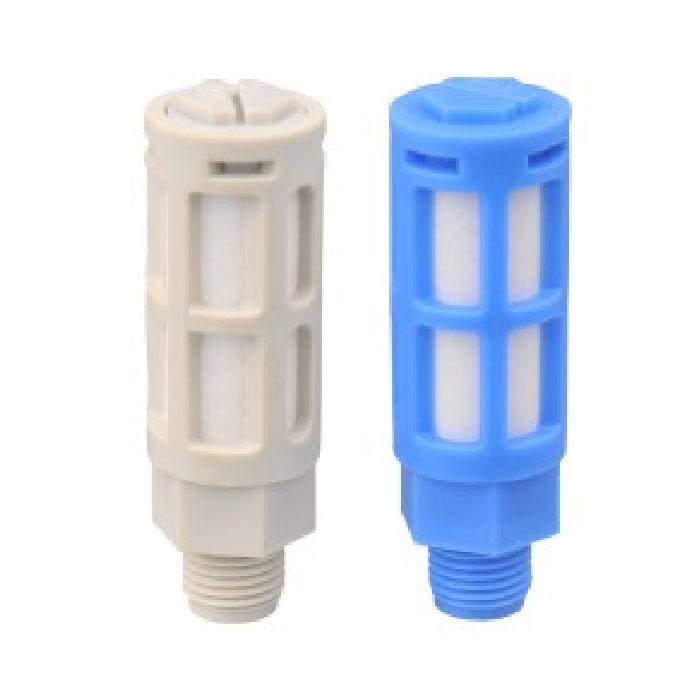

A Silenziatore pneumaticoè un componente pratico per ridurre il rumore di scarico nei sistemi pneumatici industriali. Quando l'aria compressa viene rilasciata da una valvola di controllo direzionale, un cilindro o un attuatore, l'improvviso cambiamento di pressione può creare un suono di scarico acuto e ad alta velocità. Modificando il percorso del flusso d'aria e controllando il modo in cui l'aria compressa si espande nell'atmosfera, un silenziatore adatto può ridurre il rumore mantenendo le prestazioni pneumatiche richieste dalla macchina. AQimao pneumatico,consideriamo la riduzione del rumore insieme al flusso d'aria, alla pressione operativa, alle dimensioni della connessione e alle condizioni applicative quando valutiamo le soluzioni di silenziatori pneumatici.

Nell’automazione industriale, il controllo del rumore non è semplicemente una questione di rendere le apparecchiature più silenziose. Un silenziatore troppo restrittivo può aumentare la contropressione e influenzare la velocità del cilindro o la risposta della valvola. Per questo motivo, consigliamo di trattare il silenziatore pneumatico come parte del circuito pneumatico completo piuttosto che come un accessorio isolato.

Da dove proviene il rumore nei sistemi pneumatici industriali?

L'aria compressa all'interno di un sistema pneumatico viene mantenuta ad una pressione superiore alla pressione atmosferica. Quando una valvola di controllo direzionale apre il passaggio di scarico, la differenza di pressione fa sì che l'aria si muova rapidamente verso l'atmosfera. Questa scarica rapida produce turbolenze, fluttuazioni di pressione ed energia acustica, che gli operatori solitamente sentono come un sibilo acuto o un suono impetuoso.

Il livello di rumore effettivo può variare considerevolmente tra le macchine. La pressione di esercizio, il flusso di scarico, la configurazione della valvola, il volume del cilindro, la velocità dell'attuatore e la frequenza dei cicli influenzano tutti il ​​suono generato all'attacco di scarico. Un singolo cilindro pneumatico può produrre solo una breve raffica di rumore, ma una macchina di produzione che esegue centinaia o migliaia di cicli per turno può creare un ambiente acustico molto più evidente.

Anche la posizione della porta di scarico è importante. Quando le valvole pneumatiche sono installate vicino agli operatori, il rumore diretto dello scarico può essere più evidente. Nelle apparecchiature automatizzate compatte, diverse valvole possono scaricare l'aria compressa in un'area limitata, consentendo ai singoli eventi di scarico di accumularsi in una fonte di rumore di fondo continua.

In che modo un silenziatore pneumatico riduce il rumore?

A Silenziatore pneumaticoriduce il rumore di scarico modificando le caratteristiche del flusso dell'aria compressa prima che raggiunga l'atmosfera. Invece di consentire all'aria compressa di espandersi direttamente attraverso una porta di scarico aperta, il silenziatore introduce una struttura di flusso interno che controlla lo scarico.

A seconda del progetto, la struttura interna può modificare l'area della sezione trasversale, aumentare il percorso del flusso effettivo, creare camere tampone, introdurre una resistenza controllata o utilizzare materiali fonoassorbenti. Questi meccanismi riducono l'intensità del flusso di scarico diretto e dissipano parte dell'energia acustica.

Il punto importante è che la riduzione del rumore e il flusso d’aria non possono essere separati. Ogni struttura interna che modifica il percorso di scarico può anche influenzare la caduta di pressione. Se la resistenza al flusso diventa troppo elevata, l'attuatore pneumatico potrebbe non scaricare l'aria abbastanza velocemente da mantenere la velocità operativa prevista.

Per un cilindro pneumatico ad alta velocità, questa relazione è particolarmente importante. Se un cilindro deve completare un movimento definito entro un breve tempo di ciclo, il passaggio di scarico necessita di una capacità sufficiente. In questa situazione, un silenziatore con portata maggiore può essere più appropriato rispetto alla semplice scelta del componente più piccolo disponibile.

Quali tipi di silenziatori pneumatici vengono utilizzati?

I silenziatori pneumatici possono generalmente essere compresi attraverso due approcci fondamentali al controllo acustico: reattivo e resistivo. Entrambi sono progettati per ridurre il rumore prodotto dallo scarico dell'aria compressa, ma gestiscono l'energia acustica in modi diversi.

Silenziatori pneumatici reattivi

Un silenziatore reattivo si basa principalmente su cambiamenti nella geometria interna, nelle sezioni di flusso o nelle camere. Quando le onde sonore attraversano queste sezioni mutevoli, parte dell'energia acustica può essere riflessa o soggetta a interferenze prima di raggiungere l'uscita.

Questo tipo di costruzione dipende fortemente dalla geometria interna e dalle caratteristiche del rumore di scarico. Può essere utile quando è possibile incorporare un percorso di flusso controllato o una struttura a camera nello spazio di installazione disponibile.

Silenziatori pneumatici resistivi

Un silenziatore resistivo utilizza materiali fonoassorbenti o strutture porose per dissipare l'energia acustica. Invece di fare affidamento principalmente sulla riflessione, la struttura assorbe parte dell'energia generata dal flusso di scarico.

Per le applicazioni industriali, l'ambiente circostante deve essere considerato attentamente. Polvere, nebbia d'olio, umidità, fibre e altri contaminanti possono gradualmente influenzare la struttura interna. Quando si selezionano i materiali per una particolare applicazione è necessario considerare anche la temperatura e le condizioni di pulizia.

Quali fattori dovrebbero essere considerati quando si seleziona un silenziatore marmitta pneumatico?

Quando valutiamo un'applicazione per un silenziatore pneumatico, sconsigliamo di selezionare il prodotto basandosi solo sulla filettatura di collegamento. Una filettatura corrispondente conferma la compatibilità meccanica, ma non conferma che la capacità di flusso interno sia adatta al circuito pneumatico.

Normalmente consideriamo insieme la pressione operativa, il flusso d'aria, le specifiche di connessione, le caratteristiche del rumore, lo spazio di installazione e l'ambiente operativo. Questo approccio è particolarmente importante quando il silenziatore viene utilizzato su apparecchiature di automazione industriale a ciclo elevato.

La dimensione della porta è una delle specifiche più facili da identificare, ma non dovrebbe essere l'unico criterio di selezione. Ad esempio, due silenziatori con la stessa filettatura nominale possono avere strutture interne e portate diverse. La scelta corretta dipende dalla valvola, dalla pressione operativa, dal volume di scarico e dal ciclo macchina richiesto.

Quando si acquista da un fornitore di componenti pneumatici, si consiglia di fornire la pressione operativa, le specifiche di connessione, il flusso d'aria previsto, lo spazio di installazione e l'ambiente di lavoro. Queste informazioni facilitano l'identificazione di una configurazione adatta invece della semplice corrispondenza del filo di connessione.

Dove vengono utilizzati i silenziatori pneumatici?

I silenziatori pneumatici vengono utilizzati in un'ampia gamma di applicazioni in cui lo scarico dell'aria compressa produce rumori indesiderati. I punti di installazione comuni includono valvole di controllo direzionale, cilindri pneumatici, attuatori, apparecchiature per la preparazione dell'aria, macchinari automatizzati e sistemi di produzione industriale.

Automazione industriale

Le apparecchiature di assemblaggio automatizzato spesso contengono più cilindri pneumatici e valvole di controllo direzionale. Poiché questi componenti possono alternarsi ripetutamente durante la produzione, il rumore dello scarico può diventare una parte significativa dell'ambiente acustico della macchina. Installazione di un adattoSilenziatore pneumaticoall'attacco di scarico può ridurre il rumore di scarico diretto senza modificare il principio di controllo di base.

Produzione automobilistica

Le apparecchiature di produzione automobilistica utilizzano spesso attuatori pneumatici per operazioni di bloccaggio, posizionamento, trasferimento e assemblaggio. Questi sistemi possono funzionare ininterrottamente durante la produzione, quindi una piccola quantità di rumore derivante da ogni evento di scarico può diventare significativa durante un intero turno di lavoro. La scelta del silenziatore dovrebbe quindi considerare sia le prestazioni acustiche che il flusso d'aria richiesto per movimenti rapidi e ripetitivi.

Sistemi di movimentazione dei materiali

I cilindri pneumatici sono ampiamente utilizzati per spingere, sollevare, posizionare e trasferire materiali. In queste applicazioni, la risposta dell'attuatore può essere strettamente correlata al tempo ciclo della macchina. Un silenziatore con una resistenza al flusso eccessiva può interferire con le prestazioni dello scarico, rendendo la capacità del flusso d'aria una parte importante del processo di selezione.

Come è possibile mantenere le prestazioni del silenziatore pneumatico?

Un silenziatore pneumatico è un componente relativamente semplice, ma il suo passaggio di scarico deve rimanere sufficientemente aperto per il flusso d'aria previsto. Nebbia d'olio, polvere, fibre e altri contaminanti possono accumularsi gradualmente e modificare le caratteristiche del flusso del percorso di scarico.

Un'indicazione pratica di un potenziale problema è un cambiamento notevole nel comportamento dell'attuatore. Se un cilindro diventa più lento, il rumore dello scarico cambia in modo significativo o si sviluppa una contropressione inaspettata, è necessario includere il silenziatore nell'ispezione anziché presumere che il problema sia causato dal cilindro o dalla valvola stessa.

Nelle applicazioni a ciclo elevato, l'ispezione periodica è generalmente più pratica che attendere il blocco completo o il deterioramento delle prestazioni. L'intervallo di ispezione deve essere determinato in base alla qualità dell'aria, all'ambiente operativo, al ciclo di lavoro e al sistema pneumatico complessivo.

Perché il controllo del rumore è importante nell'automazione pneumatica?

L'automazione pneumatica è apprezzata per la sua risposta rapida, la struttura meccanica semplice e la flessibilità nella produzione industriale. Tuttavia, quando si progettano le apparecchiature si dovrebbe considerare anche l’ambiente acustico. Eventi di scarico ripetuti provenienti da più valvole e attuatori possono aumentare il livello di rumore complessivo attorno a una linea di produzione.

Dal nostro punto di vista, il controllo del rumore funziona meglio se preso in considerazione durante la progettazione del circuito pneumatico. Le dimensioni del cilindro, la scelta della valvola, la pressione di esercizio, il flusso di scarico, la disposizione dei tubi e la scelta del silenziatore influenzano tutti le condizioni operative finali.

L'aggiunta di un silenziatore una volta completata la macchina può comunque rappresentare una soluzione pratica per il controllo del rumore, ma lo spazio di installazione potrebbe già essere limitato. Considerare il percorso di scarico durante la fase di progettazione offre ai costruttori di macchine una maggiore flessibilità per bilanciare la riduzione del rumore, il flusso d'aria e l'accessibilità dei componenti.

Cosa rende Qimao Pneumatic adatto alle applicazioni con silenziatori pneumatici?

Qimao pneumatico si concentra sui componenti di controllo dell'automazione per i settori pneumatico e dei fluidi, compresi prodotti a solenoide, cilindri, bobine, armature, accessori pneumatici e servizi personalizzati. L'azienda dispone di un team di ricerca e sviluppo e di capacità produttive che coprono la lavorazione meccanica, la fabbricazione e l'assemblaggio.

Qimao pneumatico gestisce anche uno stabilimento produttivo a Ningbo, fondato nel 2014 e che copre più di 1.000 metri quadrati. La fabbrica ha introdotto linee di produzione automatizzate per migliorare l'efficienza produttiva e la consistenza del prodotto. Il suo lavoro di sviluppo prodotti comprende soluzioni di silenziatori per applicazioni industriali, automobilistiche e domestiche.

Dallo screening delle materie prime al test del prodotto finito, il processo di produzione comprende procedure di controllo qualità intese a mantenere le prestazioni e l'affidabilità del prodotto. Per i clienti con requisiti applicativi specifici, l'azienda può anche fornire soluzioni pneumatiche e fluide personalizzate in base alle effettive condizioni di lavoro.

Per gli acquirenti che valutano aSilenziatore pneumatico, si consiglia di fornire il modello della valvola o dell'attuatore, la pressione operativa, le specifiche di connessione, i requisiti del flusso d'aria, lo spazio di installazione disponibile e l'ambiente di lavoro. Questi dettagli consentono di valutare la configurazione del prodotto in base al sistema pneumatico reale invece di fare affidamento su un'unica specifica.

Scopri di più suQimao pneumaticoe le sue capacità di componenti di automazione pneumatica e fluida.

Domande frequenti

Cos'è un silenziatore pneumatico?

Un silenziatore pneumatico è un componente installato su una porta di scarico pneumatica per ridurre il rumore generato quando l'aria compressa viene scaricata nell'atmosfera.

In che modo un silenziatore pneumatico riduce il rumore?

Modifica il flusso d'aria di scarico attraverso passaggi interni, resistenze controllate, camere o strutture fonoassorbenti per ridurre l'energia acustica rilasciata dall'uscita di scarico.

Un silenziatore pneumatico può influire sulla velocità del cilindro?

SÌ. Se il silenziatore crea un'eccessiva restrizione dello scarico, la contropressione potrebbe aumentare e influenzare la velocità del cilindro, la risposta dell'attuatore o il tempo di ciclo della macchina.

Qual è la differenza tra silenziatori pneumatici reattivi e resistivi?

I silenziatori reattivi utilizzano principalmente la geometria interna e la riflessione o interferenza delle onde sonore, mentre i silenziatori resistivi utilizzano strutture fonoassorbenti per dissipare l'energia acustica.

Dove vengono comunemente installati i silenziatori pneumatici?

Sono comunemente installati sulle porte di scarico di valvole pneumatiche e attuatori nell'automazione industriale, nella produzione automobilistica, nella movimentazione dei materiali e in altre applicazioni di aria compressa.

Cosa devo fornire quando richiedo un preventivo per un silenziatore pneumatico?

Le informazioni utili includono la pressione di esercizio, il modello della valvola o dell'attuatore, le dimensioni e la filettatura della connessione, i requisiti del flusso d'aria, lo spazio di installazione, l'ambiente operativo e l'applicazione prevista.

Perché il flusso d'aria è importante quando si seleziona un silenziatore pneumatico?

Un silenziatore troppo restrittivo può aumentare la contropressione allo scarico e influenzare le prestazioni dell'attuatore pneumatico, pertanto è necessario considerare un'adeguata capacità del flusso d'aria insieme alla riduzione del rumore.

Conclusione

A Silenziatore pneumaticoriduce il rumore nei sistemi pneumatici industriali controllando il modo in cui l'aria compressa viene scaricata da valvole, cilindri e attuatori. A seconda della sua costruzione, il silenziatore può modificare il percorso del flusso d'aria, introdurre una resistenza controllata, utilizzare camere tampone, riflettere le onde sonore o assorbire energia acustica.

La soluzione più efficace non è necessariamente solo il silenziatore con la maggiore riduzione del rumore. È necessario considerare la pressione operativa, il flusso di scarico, le dimensioni della connessione, lo spazio di installazione, le condizioni ambientali e i requisiti del ciclo macchina. Una restrizione eccessiva del flusso può creare contropressione e influire sulle prestazioni pneumatiche.

Con esperienza in componenti di automazione pneumatica e fluida,Qimao pneumaticofornisce prodotti silenziatori e soluzioni pneumatiche personalizzate per diverse esigenze applicative. Adattando il silenziatore alle effettive condizioni operative, i produttori possono ottenere un rumore di scarico più controllato mantenendo la risposta e l'efficienza previste dai moderni sistemi di automazione pneumatica.
