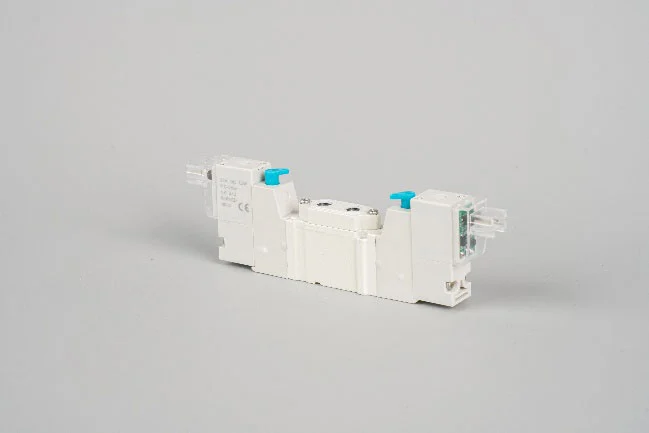

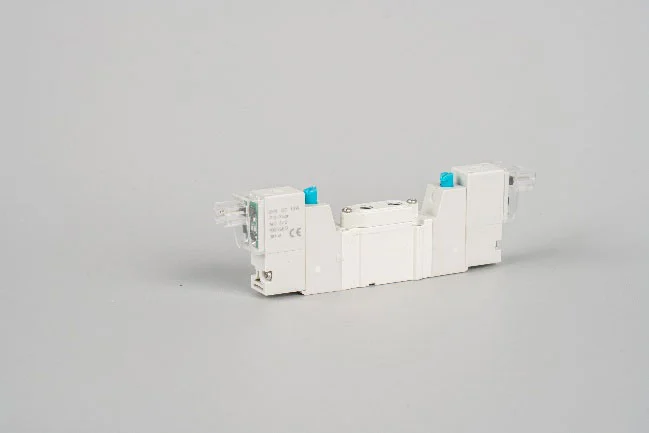

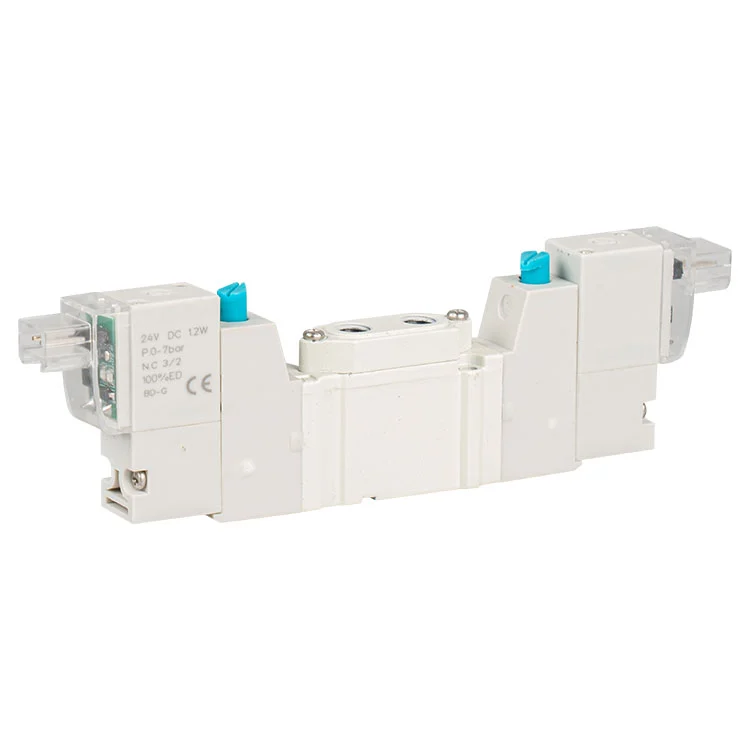

Elettrovalvole a 5 vie

L'elettrovalvola a 5 vie è un'elettrovalvola a cinque canali, solitamente utilizzata per controllare la direzione del flusso di gas o liquido.

Invia richiesta

Descrizione del prodotto

Le elettrovalvole a 5 vie hanno generalmente due posizioni di lavoro, vale a dire gli stati "on" e "off". Il movimento della bobina è controllato energizzando o disconnettendo la bobina elettromagnetica, modificando così il percorso del fluido.

I tipi comuni di elettrovalvole a cinque vie sono a cinque vie a due vie e a cinque vie a tre vie. L'elettrovalvola a cinque vie a due posizioni può realizzare due diversi percorsi di flusso; L'elettrovalvola a cinque vie a tre posizioni ha diverse funzioni medie come chiusura media, scarico medio e pressione media, che possono soddisfare esigenze di controllo più complesse.

Specifica di

Funzione della valvola		2/5
Compressore medio		Aria (da filtrare con elemento filtrante da 40um)
Tipo di lavoro Dimensioni dell'orifizio		Azione diretta M5, 1/4, 1/8
Portata(@6bar)		>14 l/min
Pressione di esercizio		0-7bar
Tempo di risposta on/off Tempo massimo di ciclismo		<8ms >30Hz
Vita lavorativa		>50 milioni
Vite di fissaggio		M1.7
Ciclo di lavoro Temperatura ambiente		ED 100% -5~+50℃ (senza congelamento)
Energia		1,8 W/0,5 W
Voltaggio	CC: 12 V, 24 V/CA: 110 V, 220 V (altri su richiesta)
Intervallo di tensione	CC:±10%/CA:-10%~+15%
Grado di protezione Classe di isolamento	Classe F antipolvere

Vantaggio:

I vantaggi dell'elettrovalvola a 5 vie includono velocità di risposta rapida, elevata precisione di controllo, buona affidabilità e struttura compatta. È ampiamente utilizzato nell'automazione industriale, nei sistemi di controllo pneumatico, nei sistemi idraulici e in altri campi, come nella produzione di macchinari, nella produzione automobilistica, nell'industria chimica, nel settore energetico, ecc., per il controllo del movimento del cilindro, della commutazione delle valvole, del trasporto di materiali e altre operazioni.

Diversi tipi e specifiche di elettrovalvole a cinque vie possono differire in termini di pressione di esercizio, flusso, adattabilità del mezzo, intervallo di temperatura, ecc., quindi è necessario considerare in modo completo la selezione in base allo scenario applicativo specifico e ai requisiti tecnici.

Caratteristica del prodotto:

5. Forte flessibilità: in base alle diverse esigenze di controllo, scegliere diversi tipi (come ad esempio ad azione diretta, tipo pilota, ecc.) e metodi di connessione.

6. Buona tenuta: previene efficacemente perdite di gas o liquidi, migliora l'efficienza e la sicurezza del sistema.

7. Manutenzione facile: la riparazione e la sostituzione delle parti sono relativamente semplici, riducendo i costi di manutenzione e i tempi di fermo.

8. Ampia gamma di applicazioni: le elettrovalvole a 5 vie possono essere applicate a una varietà di mezzi, tra cui aria, acqua, olio, ecc.

Applicazione:

1. Elettrovalvole a 5 vie utilizzate nella linea di produzione di automazione industriale, per controllare il movimento del cilindro, per ottenere la movimentazione del materiale, il posizionamento, il bloccaggio e altre operazioni.

2. Sistema di utensili pneumatici: elettrovalvole a 5 vie come chiave pneumatica, cacciavite pneumatico e altri strumenti di controllo dell'azionamento.

3. Produzione automobilistica: partecipazione all'assemblaggio e al controllo della consegna dei componenti sulla linea di produzione automobilistica.

4. Macchine tessili: controllano la trazione e il tensionamento dei materiali tessili.
