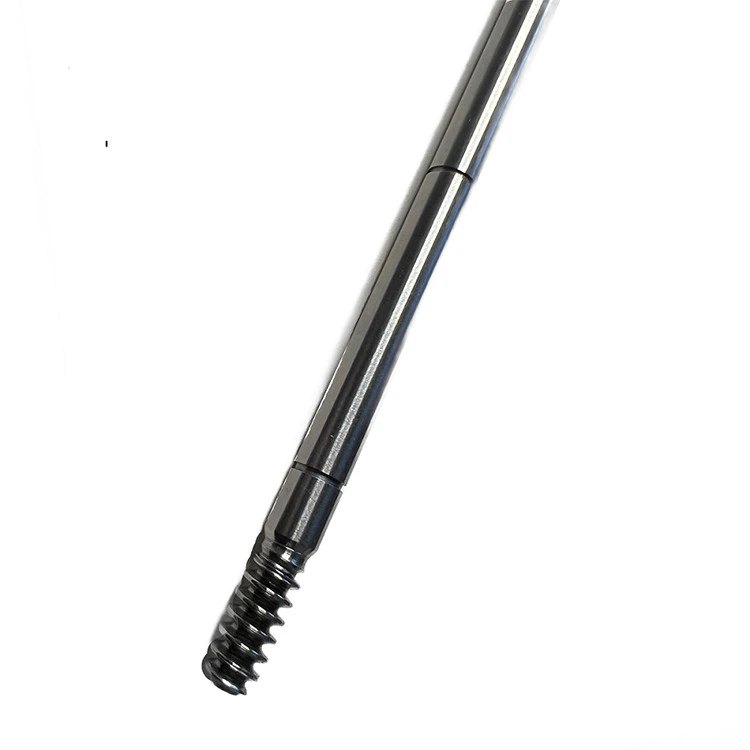

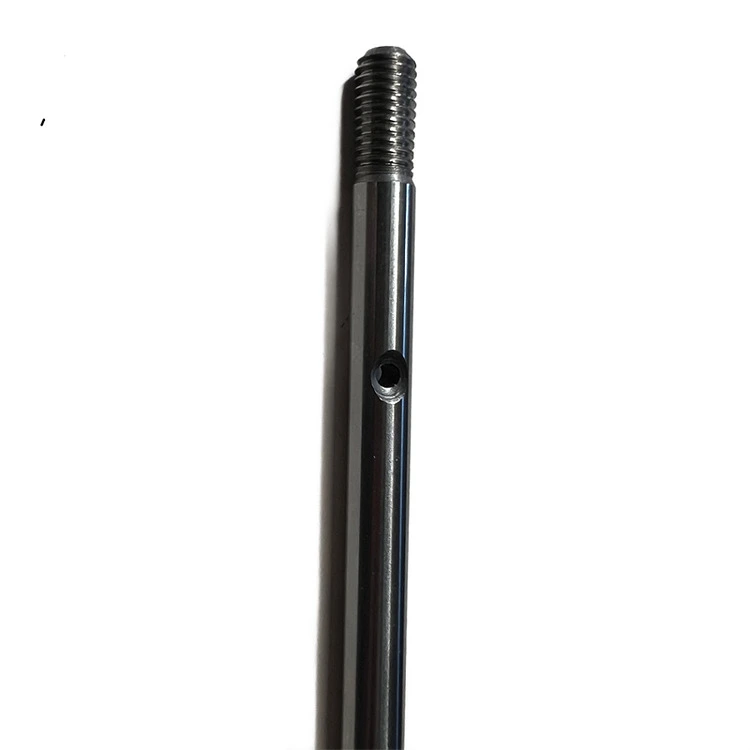

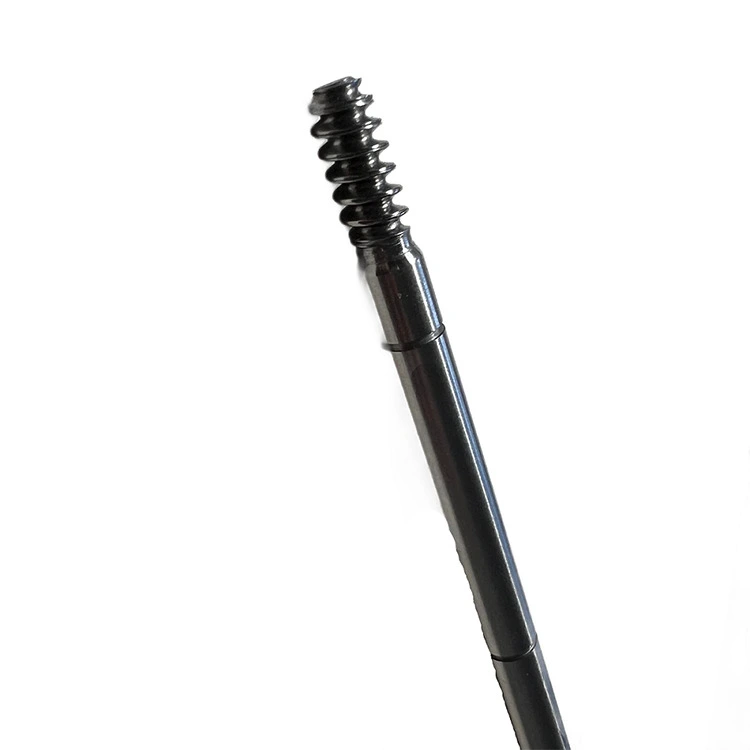

Albero per ingranaggi a vite senza fine a coppia elevata per riduttori

La maggior parte degli alberi a vite senza fine con coppia elevata per riduttori del produttore di metalli Qimao funziona bene sulla carta ma fallisce quando viene raggiunta la coppia reale. Ecco perché abbiamo costruito questo albero per ingranaggi a vite senza fine a coppia elevata in modo diverso. Inizia con acciaio legato 42CrMo4 o 20CrMnTi, quindi viene cementato o temprato a fondo a seconda del profilo di carico. I fianchi della filettatura raggiungono 58–60 HRC mentre il nucleo rimane abbastanza resistente da assorbire gli urti e le forze di torsione.

Dopo il trattamento termico, rettifichiamo a CNC il profilo della filettatura invece di lasciarlo grezzo. Ciò garantisce fianchi lisci, angolo di attacco preciso e basso attrito contro la ruota elicoidale. I perni dei cuscinetti e le sedi delle chiavette sono lavorati nella stessa configurazione per mantenere tutto concentrico entro 0,02 mm. Nessuna vibrazione, nessun rumore, solo una trasmissione affidabile della coppia. Ottieni un albero a vite senza fine che si adatta al tuo cambio e dura davvero in condizioni di lavoro reali.

Per le versioni cementate, cementiamo a 930°C e poi tempriamo. La durezza del nucleo è pari a circa 30–35 HRC, mentre i fianchi della filettatura raggiungono 58–60 HRC. Per le versioni completamente rinforzate, miriamo a 45–50 HRC in tutto.

Dopo l'indurimento, raddrizziamo l'albero se necessario. Quindi rettifichiamo il profilo della filettatura, i perni dei cuscinetti e la base della chiavetta. La precisione della filettatura soddisfa il grado 6 o 7 secondo DIN 3975. La ruvidità superficiale sui fianchi è Ra 0,4 µm o migliore.

Aggiungiamo smussi su tutti i bordi e praticiamo fori centrali su entrambe le estremità. Ogni albero viene fornito con un rapporto di durezza e un foglio di controllo dimensionale senza alcun costo aggiuntivo. Ottieni ciò per cui paghi e non nascondiamo i difetti.

Parametro del prodotto (specifica)

Caratteristica del prodotto

1. Realizzato in acciaio 20CrMnTi cementato o 42CrMo4 temprato a fondo. Elevata durezza superficiale sui fianchi della filettatura con un nucleo resistente che gestisce le forze di torsione. Gli alberi economici in acciaio dolce si deformano sotto carichi di coppia elevati.

2. Le filettature dell'albero dell'ingranaggio a vite senza fine a coppia elevata per i riduttori sono rettificate a CNC dopo il trattamento termico, non lasciate sgrossate. La molatura rimuove la distorsione e conferisce fianchi lisci. Un attrito inferiore significa meno calore all'interno del cambio e una maggiore durata dell'olio. Anche la tua ruota elicoidale si usura più lentamente.

3. Perni dei cuscinetti e sedi per chiavetta lavorati nella stessa configurazione di bloccaggio della filettatura. Mantiene tutto concentrico entro 0,02 mm. Una scarsa concentricità provoca vibrazioni e rumore a piena coppia. Evitiamo questo problema fin dall'inizio.

4. Profondità della custodia controllata tra 0,8 mm e 1,5 mm a seconda delle dimensioni del modulo. Troppo superficiale e i fili si usurano rapidamente. Troppo profondo e il nucleo diventa fragile. I nostri registri dei trattamenti termici vengono salvati per ogni lotto.

5. Ogni albero viene controllato per quanto riguarda la rettilineità e l'eccentricità prima dell'imballaggio. Utilizziamo un micrometro laser e comparatori a quadrante. Se piegato oltre 0,03 mm per 300 mm, torna a rilavorare. Nessuna eccezione. Gli alberi piegati rovinano i cuscinetti.

Applicazione

1. Riduttori industriali per trasportatori pesanti : funzionano per lunghe ore con una coppia elevata e costante. Il nostro albero per ingranaggi a vite senza fine a coppia elevata per riduttori mantiene intatto il profilo della filettatura e previene l'accumulo di calore. Nessuna fermata imprevista per la sostituzione. Le linee di trasporto restano in movimento.

2. Azionamenti di avanzamento per macchine utensili - Qui la precisione conta. La filettatura rettificata liscia garantisce un posizionamento coerente senza deriva del gioco. La vostra macchina CNC o la vostra tavola di fresatura si muove con precisione anche sotto carichi di taglio pesanti.

3. Riduttori di ascensori e montacarichi - La sicurezza è fondamentale. La proprietà autobloccante di un albero a vite senza fine a principio singolo mantiene il carico quando il motore si ferma. Le filettature temprate resistono all'usura dovuta ad avviamenti e arresti frequenti alla massima coppia nominale.

4. Miscelatori e agitatori - Affrontano carichi inversi e urti derivanti da materiali spessi. La nostra versione completamente indurita sopravvive alle forze di torsione senza rompersi. L'albero continua a girare dolcemente anche quando l'impasto diventa duro o grumoso.

5. Trasmissioni di attrezzature agricole - Qui polvere, sporco e sbalzi di temperatura sono normali. Un albero a vite senza fine a coppia elevata con cuscinetti sigillati gestisce queste condizioni difficili. Ottieni una trasmissione di potenza affidabile per coclee per cereali o spandiconcime senza frequenti ricostruzioni.

Dettagli di produzione

1. Il materiale per l'albero dell'ingranaggio a vite senza fine a coppia elevata per i riduttori è 20CrMnTi per le versioni cementate o 42CrMo4 per quelle temprate a cuore.

2. La profondità della custodia varia da 0,8 a 1,5 mm a seconda delle dimensioni del modulo. La precisione della filettatura soddisfa il grado 6 secondo DIN 3975.

3. La rugosità superficiale sui fianchi è Ra 0,4 µm o migliore. La rettilineità è mantenuta a 0,03 mm per 300 mm.

4. Diametri disponibili da 12 mm a 100 mm.

5. Moduli da 1 a 8. Filettature a principio singolo o multiprincipio. Orientamento a sinistra o a destra.

6. Perni dei cuscinetti rettificati con tolleranza h6 o g6.

7. Sedi per chiavetta tagliate secondo lo standard DIN 6885.

8. Ogni albero viene controllato con un micrometro laser e indicatori a quadrante prima dell'imballaggio. Rapporto di prova di durezza e foglio di controllo dimensionale inclusi.

9. Fori centrali praticati su entrambe le estremità. Tutti i bordi smussati. Olio antiruggine applicato e avvolto in pellicola termoretraibile per la spedizione.

10. Lunghezze personalizzate disponibili senza costi di stampo.
