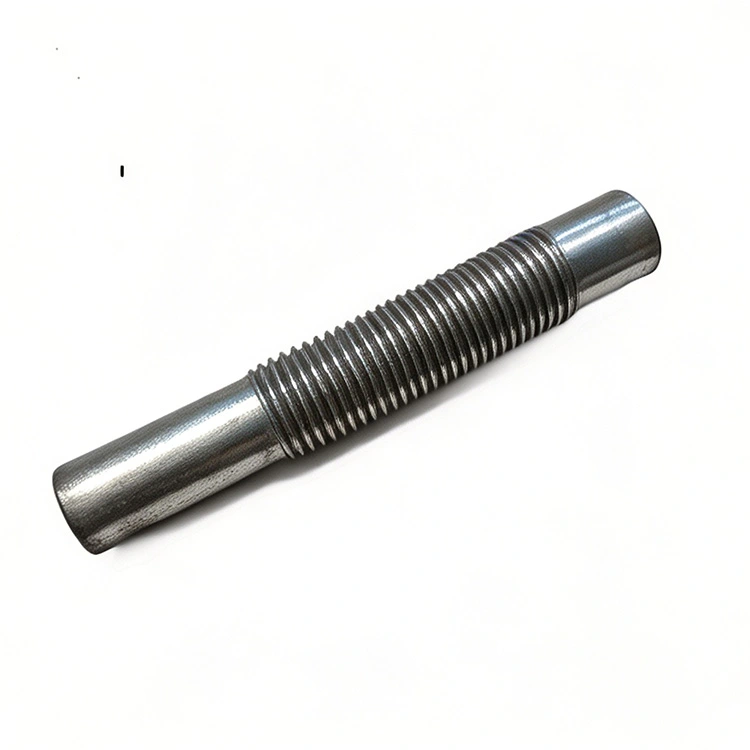

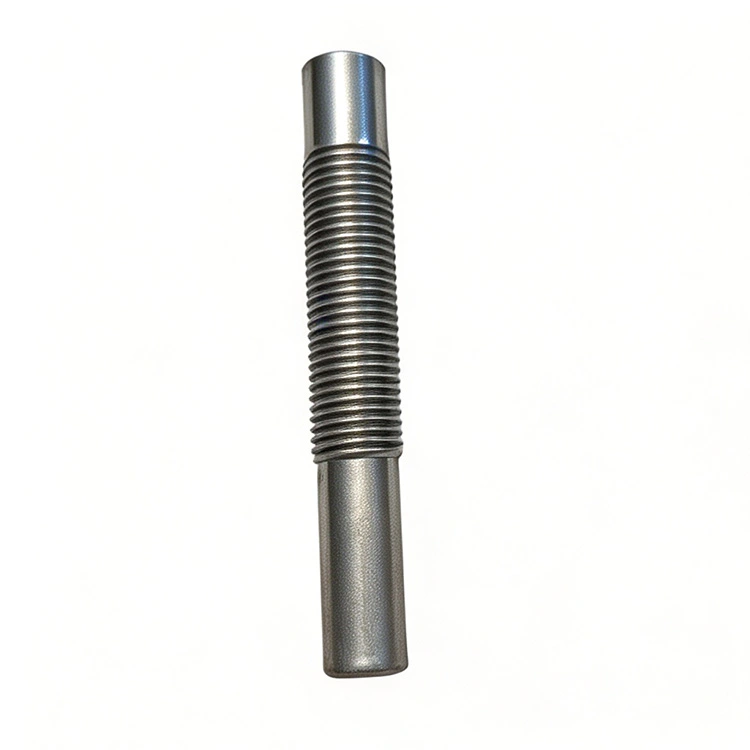

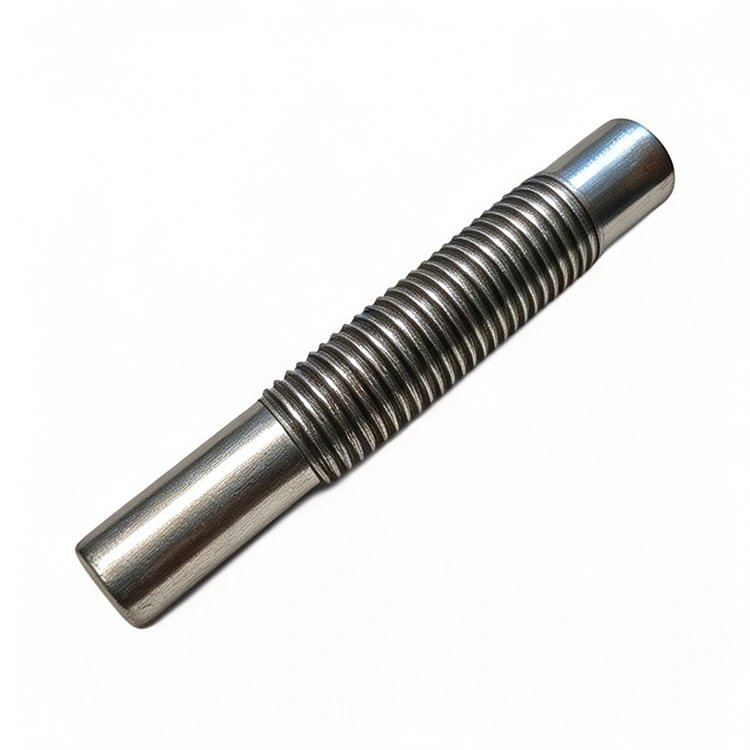

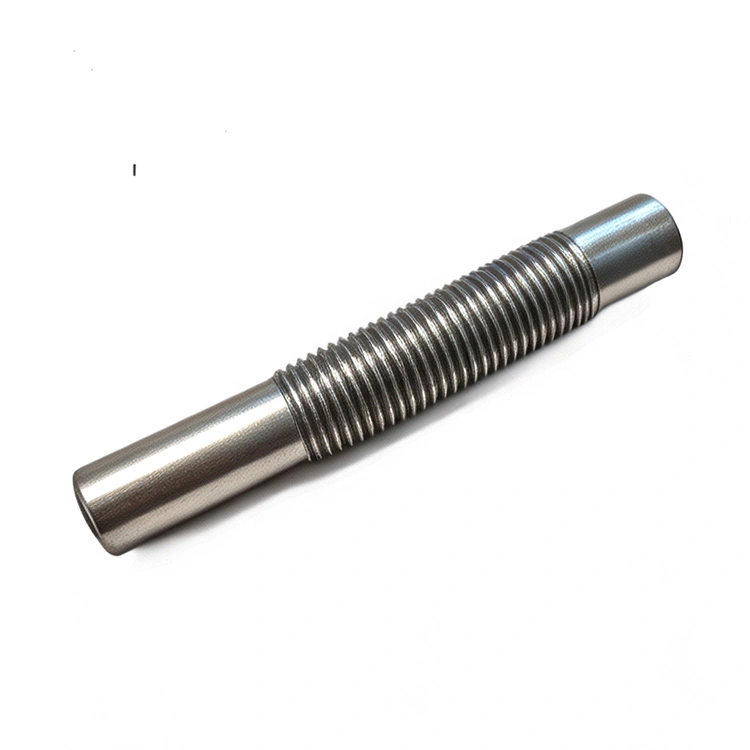

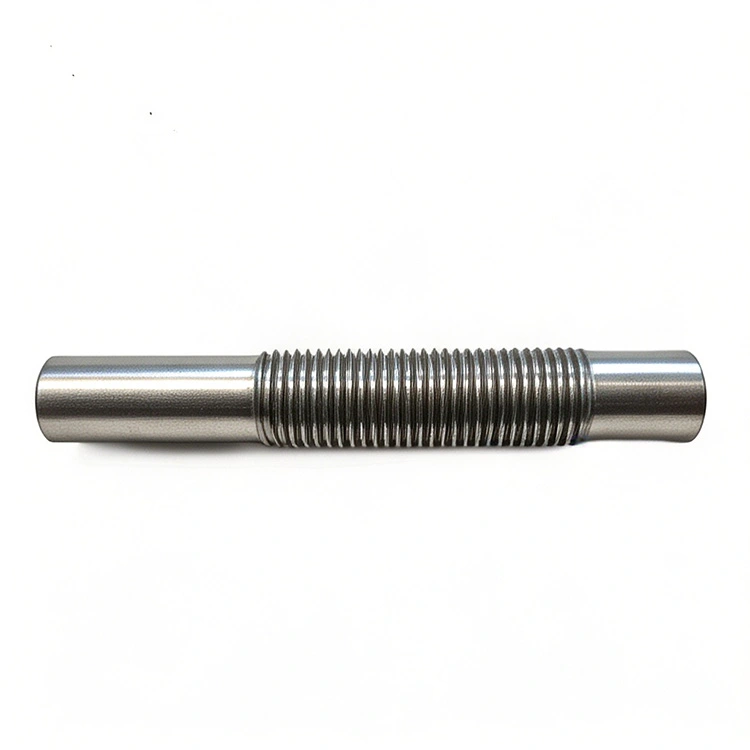

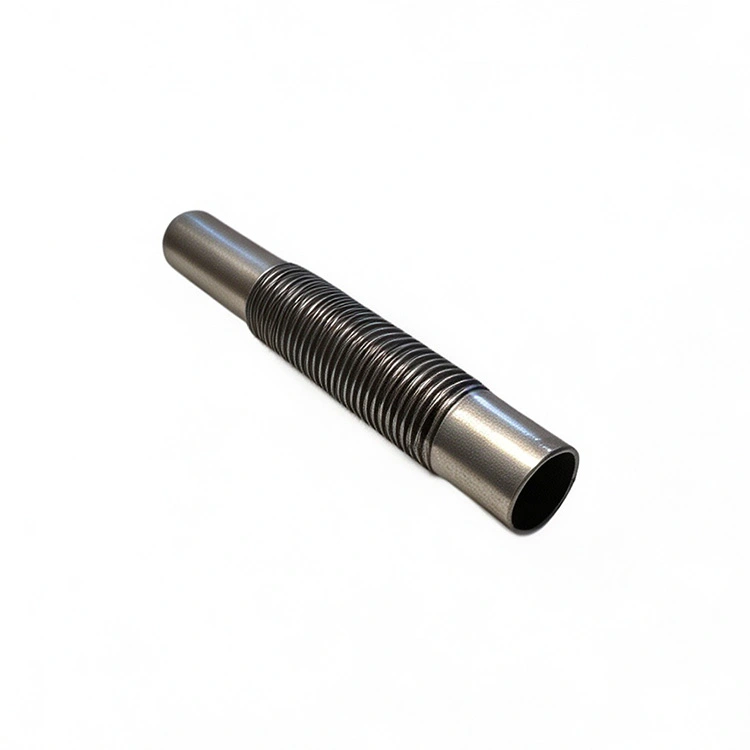

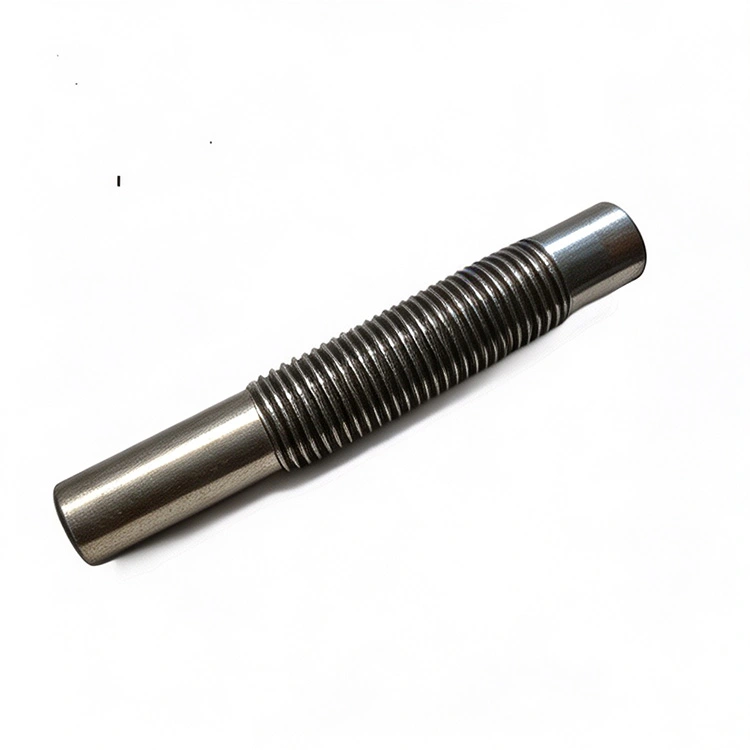

Perno per bullone filettato a doppia estremità utilizzato per attrezzature industriali

Le dimensioni del perno filettato a doppia estremità utilizzato per l'attrezzatura industriale cinese del produttore di metalli Qimao seguono gli standard unificati ASME B1.1 o DIN 13 a seconda delle specifiche. Il design a doppia estremità implica filettature di Classe 2A su entrambi i lati, ma possiamo tagliare lunghezze diverse su ciascuna estremità se la tua attrezzatura ha fori ciechi poco profondi su un lato e dadi pieni sull'altro. La tolleranza sulla lunghezza totale è di ±0,5 mm fino a 200 mm, quindi di ±0,8 mm oltre. L'eccentricità della filettatura viene mantenuta a un massimo di 0,1 mm sulle prime tre filettature: è più stretto di quanto si preoccupa la maggior parte dei fornitori di elementi di fissaggio. La finitura superficiale è di 3,2 µm Ra sul gambo non filettato, il che è importante se lo fai scorrere attraverso fori con tolleranza stretta. Il trattamento termico ha come obiettivo una durezza del nucleo di 32-38 HRC per la maggior parte dei gradi di lega, ma possiamo aumentarla o diminuirla a seconda che sia necessaria duttilità o resistenza all'usura.

Parametro del prodotto (specifica)

Caratteristica del prodotto

• Processo di stampaggio a freddo per apparecchiature industriali con perno filettato a doppia estremità invece del taglio: la resistenza alla fatica raddoppia all'incirca perché il flusso del grano rimane continuo attorno alla radice

• Trattato termicamente per una durezza del nucleo compresa tra 32 e 38 HRC su leghe standard, ma adattiamo in base alla tua stampa

• Eccentricità della filettatura più stretta: 0,1 mm massimo sulle prime tre filettature, che supera la maggior parte delle specifiche del catalogo di circa il 40%

• La sezione centrale vuota rimane entro una concentricità TIR di 0,2 mm, in modo da evitare la fuoriuscita della guarnizione della flangia a causa delle oscillazioni

• Le lunghezze delle doppie estremità possono differire: comunicaci la profondità del foro cieco su un lato, la abbineremo in modo che il perno entri in modo uniforme

• Lotti tracciabili: ogni numero di colata viene registrato e, se richiesto dal vostro auditor ISO, conserviamo i campioni per due anni

Applicazione

• Connessioni flangiate su pompe chimiche: il nucleo HRC da 32-38 resiste nel tempo alla brinellatura dovuta allo scorrimento della guarnizione

• Riparazioni del corpo valvola: quando l'attrezzatura industriale originale utilizzava strisce di fori filettati con perno filettato a doppia estremità, il nostro perno consente di installare un inserto filettato senza rottamare l'intera valvola

• Linee di divisione del cambio: la stretta concentricità mantiene le due metà dell'alloggiamento allineate durante la coppia

• Coperchi dell'involucro dello scambiatore di calore: il rivestimento in olio fosfato previene il grippaggio durante le estrazioni di arresto estivo

• Testate dei cilindri dei compressori: le filettature formate a freddo sopravvivono meglio al ciclo di tensione/compressione costante rispetto alle filettature tagliate

• Tiranti del telaio della pressa: la sezione centrale vuota offre una superficie liscia per boccole di allineamento o sensori di posizione

Vantaggio di fabbrica

Eseguiamo la formatura a freddo per prigionieri per bulloni filettati a doppia estremità utilizzati per apparecchiature industriali fino a M24, quindi passiamo a tagliare filettature per diametri maggiori. La formatura a freddo mantiene il flusso continuo del grano attorno alle radici del filo, il che significa che la resistenza alla fatica è quasi raddoppiata rispetto ai fili tagliati. Le nostre filiere rullatrici vengono sostituite ogni 50.000 pezzi, non ogni volta che iniziano a scivolare: ecco perché i nostri fili raggiungono costantemente 6 g o 2 A senza scarti casuali. L'officina dispone di una linea di trattamento termico separata solo per i prigionieri, quindi non li mescoliamo mai con bulloni o perni e perdiamo la tracciabilità. Il tempo di consegna per i diametri standard (da M6 a M36) è di tre settimane, ma conserviamo 200.000 pezzi grezzi in lunghezze comuni in modo che gli ordini urgenti possano essere spediti in cinque giorni. La maggior parte dei fornitori non immagazzina pezzi grezzi perché vincola capitale; lo facciamo perché i nostri clienti odiano aspettare.
