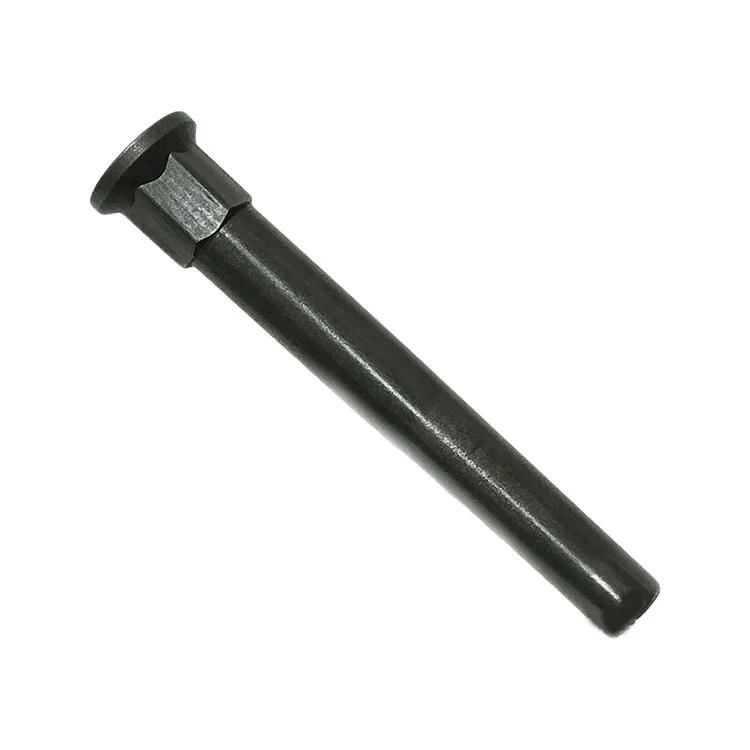

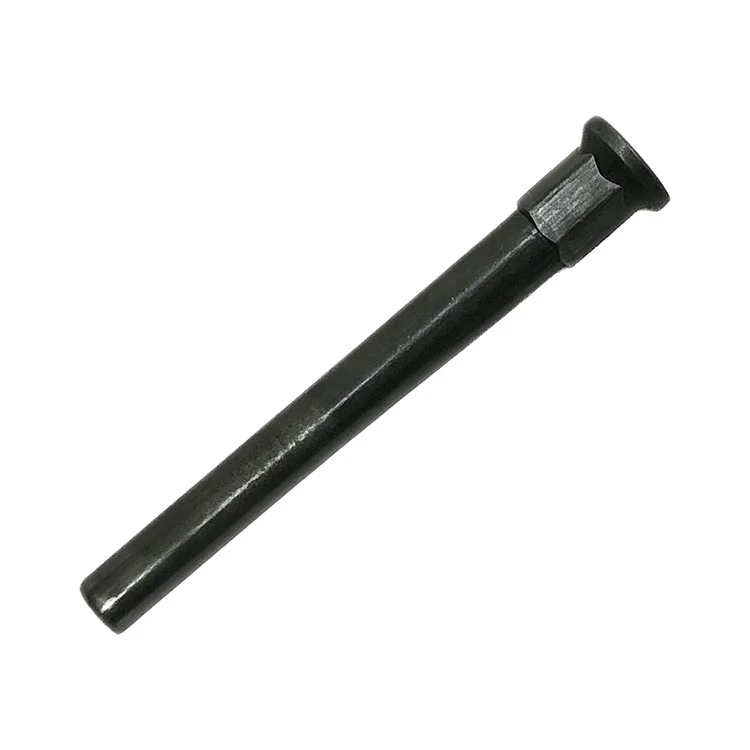

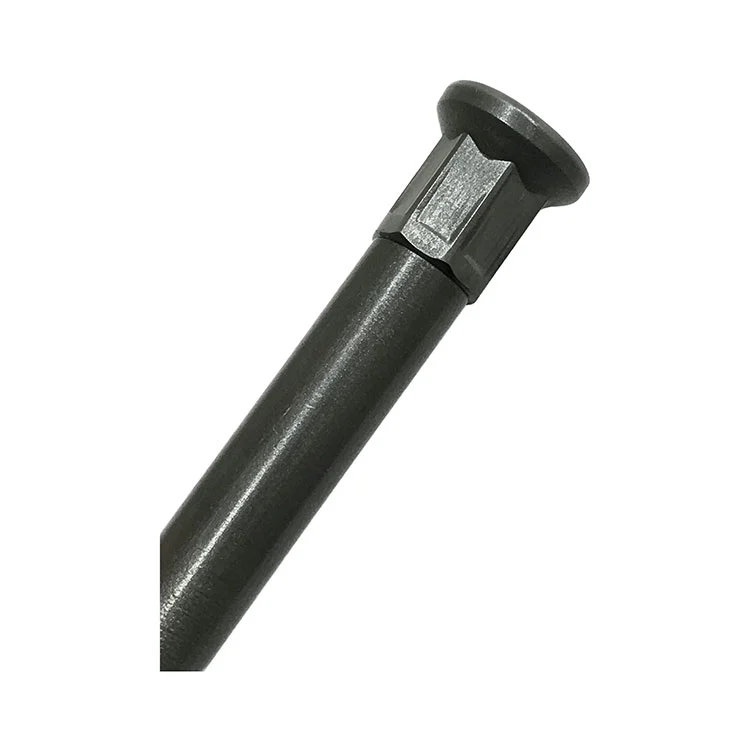

Ancoraggio con testa con bullone a T in calcestruzzo prefabbricato per l'edilizia e l'uso in tunnel

L'ancoraggio a testa con bullone a T in calcestruzzo prefabbricato del produttore di metalli Qimao per l'uso in costruzioni e tunnel è un dispositivo di fissaggio ad alta resistenza progettato per sistemi di canali preinstallati in applicazioni di rivestimento di tunnel e calcestruzzo prefabbricato. La sua esclusiva testa a forma di T consente una rotazione di 90 gradi dopo l'inserimento nei canali a C laminati a caldo, creando un interblocco meccanico positivo con i bordi del canale.

Realizzato in acciaio al carbonio di grado 8.8 o 10.9 con zincatura a caldo o zincatura, offre un'eccellente resistenza alla corrosione per ambienti sotterranei difficili. L'ancoraggio consente la regolazione dell'altezza lungo il canale, adattandosi alle tolleranze di installazione senza compromettere la capacità di carico.

Ideale per fissare staffe per tunnel, passerelle per cavi, supporti per tubi e collegamenti a pareti prefabbricate. Le caratteristiche includono nervature antirotazione, qualità costante della filettatura e opzioni di dado/rondella preassemblate. Conforme agli standard EN 13121 e ASTM A563. L'installazione semplice – inserto, quarto di giro, coppia secondo specifica – elimina saldature o perforazioni sul campo.

Parametro del prodotto (specifica)

Caratteristica del prodotto

1-L'ancoraggio con testa con bullone a T in calcestruzzo prefabbricato per costruzioni e tunnel corrisponde al profilo del canale e non ruota durante il serraggio.

Opzioni a 2 finiture: Dacromet o zincato a caldo, resiste a oltre 500 ore di nebbia salina.

La transizione della testa a 3 arrotondamenti riduce i punti di stress, la durata a fatica aumenta del 30%.

4-Funziona con dadi e rondelle standard. Può essere installato a mano o con uno strumento elettrico.

Dettagli di produzione

L'ancoraggio con testa con bullone a T in calcestruzzo prefabbricato per l'edilizia e l'uso in tunnel è lavorato in acciaio. Le lunghezze sono disponibili da 40 mm a 160 mm con opzioni personalizzate su richiesta. La testa a T è alta da 5 a 9 mm ed è circa una volta e mezza più larga del diametro della filettatura, il che la aiuta a rimanere saldamente all'interno del canale senza torcersi. Ogni lotto viene sottoposto a un'ispezione con particelle magnetiche prima di lasciare il negozio: questo consente di individuare eventuali piccole crepe che potrebbero essersi formate durante il processo di formatura della testa. Per la spedizione, gli ancoraggi vengono inseriti in cartoni resistenti all'umidità con rivestimenti in plastica all'interno in modo che i fili non vengano colpiti durante il trasporto.

Come usare:

1. Pulire il canale nella parte prefabbricata – rimuovere tutti i residui di cemento.

2. Spingere l'ancoraggio con testa con bullone a T in calcestruzzo prefabbricato per uso edilizio e in galleria nell'apertura del canale, quindi ruotare di 90° finché non si aggancia all'interno.

3. Posizionare la staffa, la rondella e serrare il dado a 120–150 N·m.

4. Verificare che l'ancoraggio non scivoli. Per i tunnel, eseguire un test di estrazione su campioni casuali
