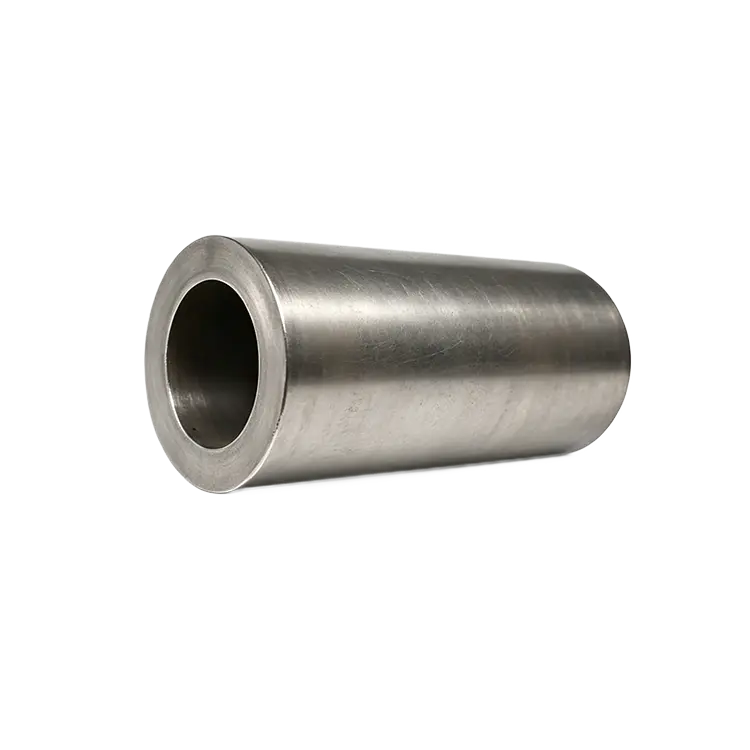

Boccola per albero cavo di precisione in acciaio per apparecchiature di automazione

In qualità di fornitore professionale, Qimao Metal Manufacturer fornisce boccole per alberi cavi in ​​acciaio cavo di precisione di alta qualità per apparecchiature di automazione. L'anima cava riduce il peso di circa il 40% rispetto all'albero pieno, il che aiuta i servomotori a durare più a lungo. Nessun rivestimento che si stacca. Nessuna tolleranza allentata che lascia entrare lo sporco. Solo una boccola in acciaio che mantiene la sua geometria dopo un milione di cicli. Installalo e dimenticalo per un po'.

Parametro del prodotto (specifica)

Caratteristica del prodotto

· Acciaio temprato a fondo, non solo in superficie: le boccole per alberi cavi di precisione in acciaio cavo per apparecchiature di automazione si flettono più di quelle piene, quindi un sottile strato cementato non durerà. Induriamo completamente (HRC 55–60). Il foro resiste ai graffi causati dagli alberi alternativi e il diametro esterno non si svasa sotto carichi laterali. Continua a funzionare senza intoppi molto tempo dopo che le boccole più economiche si sono allentate.

· Rettifica diametro esterno e diametro esterno da un'unica configurazione – La maggior parte delle boccole viene rettificata prima sul diametro esterno, poi sul diametro interno. Ciò introduce errori di concentricità. Rettifichiamo entrambi i diametri nello stesso ciclo di serraggio, quindi lo spessore della parete rimane entro 0,01 mm. Il tuo movimento lineare rimane dritto. Nessun dondolo. Nessun vincolo. Solo movimento prevedibile, ciclo dopo ciclo.

· Design cavo e leggero senza perdere resistenza – Abbiamo rimosso il materiale dal centro, non dal muro. L'anima cava riduce il peso complessivo di circa il 40% rispetto all'albero pieno, il che è importante quando il braccio di automazione esegue migliaia di cicli al giorno. Meno inerzia significa che il tuo servomotore funziona meno e il posizionamento rimane preciso.

Applicazione

Bracci di automazione pick-and-place - Boccola per albero cavo in acciaio cavo di precisione per apparecchiature di automazione utilizzata come boccola del perno principale sugli attuatori rotanti. Il design cavo fa passare il cavo del sensore al centro, mantenendo i cavi fuori dal percorso in movimento. L'ID di precisione mantiene diritto il movimento di sollevamento verticale senza intoppi, anche a 80 cicli al minuto su linee di assemblaggio ad alta velocità.

· Custodie per guide lineari per portali leggeri – Montati all'interno di blocchi di alloggiamento in alluminio dove ogni grammo conta. La boccola dell'albero cavo trasporta carichi radiali consentendo al tempo stesso il passaggio di una linea pneumatica o di un cablaggio elettrico. Layout della macchina più pulito e meno parti mobili che possono impigliarsi o usurarsi nel tempo.

· Applicazioni di seguicamma nelle macchine confezionatrici – Utilizzata come boccola fissa all'interno di un braccio di camma rotante. Il foro completamente temprato gestisce il movimento oscillatorio di un perno di articolazione in acciaio temprato senza sviluppare usura ovale. La durata tipica è più che raddoppiata rispetto alle boccole cementate sulle linee di confezionamento a ciclo continuo.

· Cambiatori di utensili all'estremità del braccio – Agiscono come boccola di allineamento e di carico all'interno degli accoppiatori a cambio rapido. Il centro cavo lascia spazio a porte pneumatiche o perni elettrici. La stretta concentricità garantisce che l'utensile si riattacchi sempre nella stessa posizione entro 0,02 mm, turno dopo turno, senza ricalibrazione manuale.

Come usare

L'installazione corretta di una boccola per albero cavo in acciaio cavo di precisione per apparecchiature di automazione richiede alcuni semplici passaggi: Innanzitutto, controlla la presenza di bave o detriti nel foro dell'alloggiamento. La boccola dovrebbe premere con una leggera interferenza, in genere da 0,01 mm a 0,02 mm più stretta del diametro esterno della boccola. Usa una pressa, non un martello. Spingere solo sull'anello esterno, mai sulla parete sottile. Per l'albero di accoppiamento, assicurarsi che abbia una finitura rettificata liscia (Ra 0,4μm o migliore) e che gli spigoli vivi siano rotti. Far scorrere prima l'albero manualmente per confermare l'allineamento. Se sembra stretto prima che la boccola sia posizionata, qualcosa è disallineato. Per applicazioni oscillanti o ad alta velocità, aggiungere scanalature per il grasso o specificare la nostra versione prelubrificata. Per rimuovere una vecchia boccola, spingerla fuori dal retro utilizzando un punzone che entri in contatto con l'anello esterno, non con la parete sottile. Sostituirlo quando si avverte un gioco laterale o si vedono tracce di usura visibili all'interno del foro.

Dettagli di produzione

Il materiale della boccola per albero cavo in acciaio cavo di precisione per apparecchiature di automazione del prodotto è acciaio per cuscinetti ad alto tenore di carbonio, grado GCR15, lo stesso materiale utilizzato nei cuscinetti di precisione. La durezza va da HRC da 55 a 60, indurito, non solo una pelle sottile. La concentricità tra diametro interno e diametro esterno rimane entro 0,01 mm perché rettifichiamo entrambi i diametri nella stessa configurazione di serraggio. La finitura superficiale del foro e del diametro esterno misura Ra da 0,2 a 0,4 μm dopo la rettifica senza centri. La variazione dello spessore della parete è mantenuta a 0,01 mm massimo, quindi nessun punto sottile che collassa sotto carico. Le dimensioni standard del foro partono da 8 mm e arrivano fino a 25 mm. Lunghezze personalizzate disponibili fino a 300 mm, tempi di consegna da 12 a 18 giorni lavorativi. Disponibili anche con scanalature per grasso a spirale o diametro interno rivestito in PTFE per applicazioni con funzionamento a secco.
