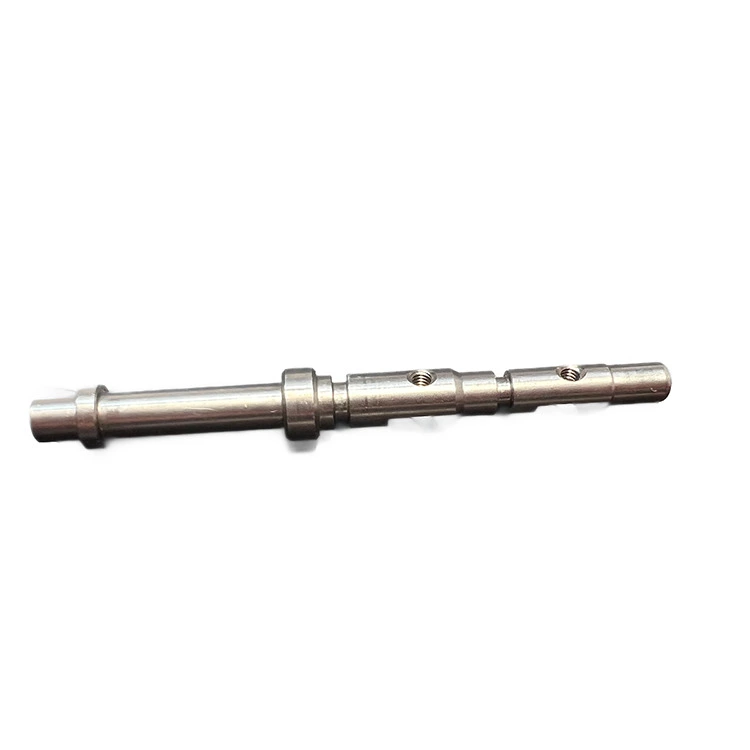

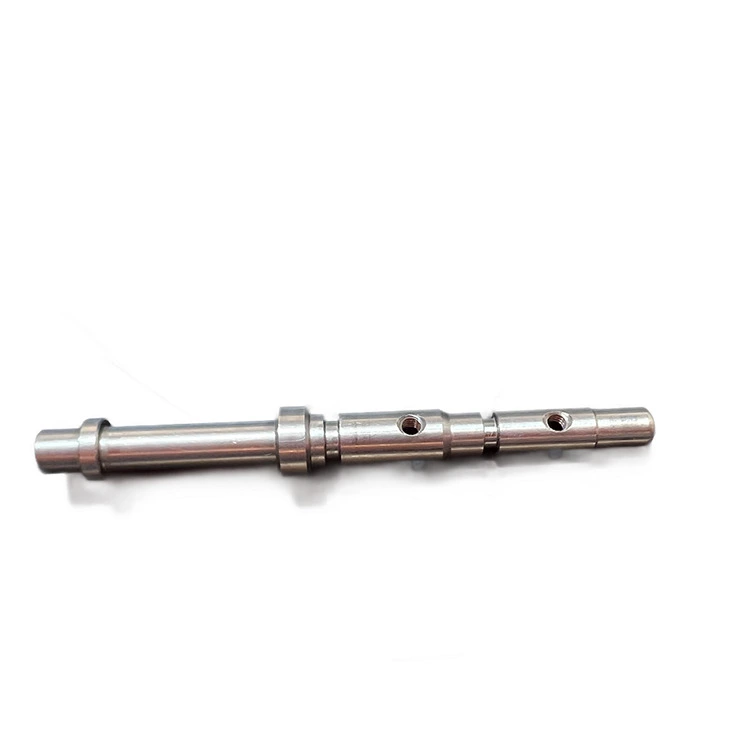

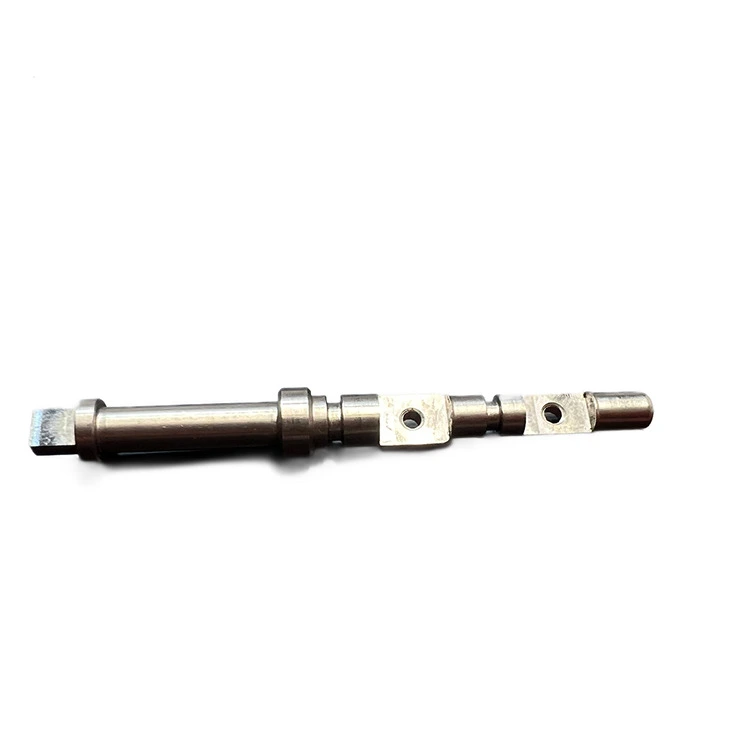

Perno cerniera in acciaio di precisione per sistemi di controllo rotativo

Il produttore di metalli Qimao avvia la produzione di perni di cerniera in acciaio di precisione per sistemi di controllo rotativo con acciaio e acciaio inossidabile. Il nostro tornio CNC trasforma il diametro esterno con una tolleranza di più zero meno due millesimi di pollice. È abbastanza stretto per la maggior parte dei controlli rotanti, ma non così stretto da rendere difficile l'assemblaggio. Quindi tagliamo un piccolo smusso su entrambe le estremità in modo che il perno scivoli in posizione senza graffiare nulla. Nessun rivestimento fantasioso a meno che tu non lo chieda. Nessun trattamento termico. Basta una superficie rettificata pulita, diritta e precisa. Il perno non necessita di lubrificazione nella maggior parte delle applicazioni perché l'accoppiamento è abbastanza largo da poter ruotare ma abbastanza stretto da evitare vibrazioni. Ci dai la lunghezza e il diametro. Spediamo spille che arrivano e funzionano.

Parametro del prodotto (specifica)

Caratteristica del prodotto

1. Costruzione lavorata in un unico pezzo L'intero perno della cerniera in acciaio di precisione per sistemi di controllo rotativo proviene da un'unica barra di metallo. Nessuna saldatura, nessuna giuntura, nessuna estremità separata pressata. Ciò significa che nulla si allenta nel tempo. Ciò che metti rimane così.

2. Tolleranza stretta del diametro Tratteniamo più zero meno 0,002 pollici sul diametro esterno. Ciò mantiene il perno centrato all'interno del foro di accoppiamento. Nessuna pendenza laterale significa che il segnale di controllo rimane ripetibile.

3. Rettilineità mantenuta al di sotto di 0,003 pollici per piede Un perno piegato si lega o fornisce letture irregolari. Controlliamo ogni lotto su una piastra di superficie. Se piega più di tre millesimi non spedisce.

4. Finitura superficiale liscia La superficie lavorata misura 32 micropollici o superiore. È abbastanza liscio da poter ruotare liberamente ma non lucidato a specchio. Nessun punto ruvido che possa usurare le boccole in plastica.

5. Estremità smussate su entrambi i lati Piccoli angoli tagliati a ciascuna estremità. Questo aiuta durante il montaggio. Il perno trova il foro senza impigliarsi nei bordi. Risparmia tempo quando costruisci venti unità su una panchina.

6. Scelta tra acciaio inossidabile o normale Acciaio inossidabile 303 per controlli bagnati o esterni. Acciaio 12L14 per applicazioni a secco in interni dove il costo conta più della resistenza alla corrosione. Stesse tolleranze in ogni caso.

 Applicazione

1. Alberi dei potenziometri nelle apparecchiature audio Le manopole del volume e i controlli del tono necessitano di un perno cerniera di precisione in acciaio per sistemi di controllo rotativo che ruoti agevolmente ma non oscilli da un lato all'altro. Un albero allentato produce rumori graffianti. Questo perno mantiene il centro mentre ruota liberamente.

2. Collegamenti delle serrande nei sistemi HVAC Le unità di trattamento aria utilizzano aste di collegamento e perni girevoli. Se il perno presenta una pendenza, la posizione dell'ammortizzatore si sposta. Le temperature della stanza diventano irregolari. La nostra stretta tolleranza mantiene l'ammortizzatore dove lo imposti.

3. Attuatori per valvole nel controllo di processi industriali Le valvole a un quarto di giro dipendono da un perno che non si usura rapidamente. La versione inossidabile gestisce gli impianti chimici. La superficie liscia mantiene i premistoppa sigillati più a lungo.

4. Collegamenti dell'acceleratore nei piccoli motori Tosaerba, generatori e go kart utilizzano un semplice controllo rotativo per la velocità del motore. Un perno della cerniera allentato rende l'acceleratore vago. Questo perno fornisce arresti positivi e impostazioni ripetibili.

5. Condensatori di sintonizzazione nelle apparecchiature radio I condensatori variabili della vecchia scuola ruotano su un albero che deve essere perfettamente diritto. Qualsiasi curvatura modifica la capacità. Le nostre specifiche di rettilineità mantengono l'accordatura precisa su tutta la gamma.

6. Collegamenti dei pedali negli strumenti musicali I pedali del pianoforte e quelli dell'organo ruotano su perni cerniera. I giocatori sentono uno spillo allentato. Fa sembrare lo strumento economico. Un perno stretto offre una resistenza solida e prevedibile sotto il piede.

Come usare

Passaggio 1: pulire il foro Pulisci il foro in cui si posizionerà il perno. Qualsiasi sporco o grasso vecchio modifica il diametro effettivo. Utilizzare un batuffolo di cotone o uno spazzolino. Richiede dieci secondi ma evita problemi in seguito.

Passaggio 2: verificare manualmente l'adattamento Fai scorrere il perno della cerniera di precisione in acciaio per sistemi di controllo rotativo nel foro utilizzando solo le dita. Dovrebbe entrare con una leggera pressione. Se hai bisogno di un martello, il perno è troppo grande. Se cade, il perno è troppo piccolo.

Passaggio 3: inserire a tutta profondità Spingi il perno finché non è a filo con la parte esterna del gruppo di controllo o finché non raggiunge una spalla se il tuo progetto ne ha una. Non sono ammessi spazi vuoti.

Passaggio 4: ruotare a mano Ruotare il controllo per tutta la sua gamma di movimento. Dovresti sentire un movimento fluido senza punti stretti o digrignamenti. Se si lega, tirare il perno e verificare la presenza di sbavature.

Passaggio 5: proteggere se necessario Alcuni controlli rotanti necessitano di una clip di fissaggio o di una vite di fissaggio. Installali adesso. Non stringere eccessivamente la vite di fissaggio contro il perno. Appena aderente più un quarto di giro.

Passaggio 6: test sotto carico Eseguire il controllo attraverso venti cicli. Controlla di nuovo il gioco laterale o la rilegatura. Un buon perno avrà la stessa sensazione nel ciclo venti come nel ciclo uno.
