Design con perno semicavo a gradini di precisione per trasmissioni automobilistiche e industriali

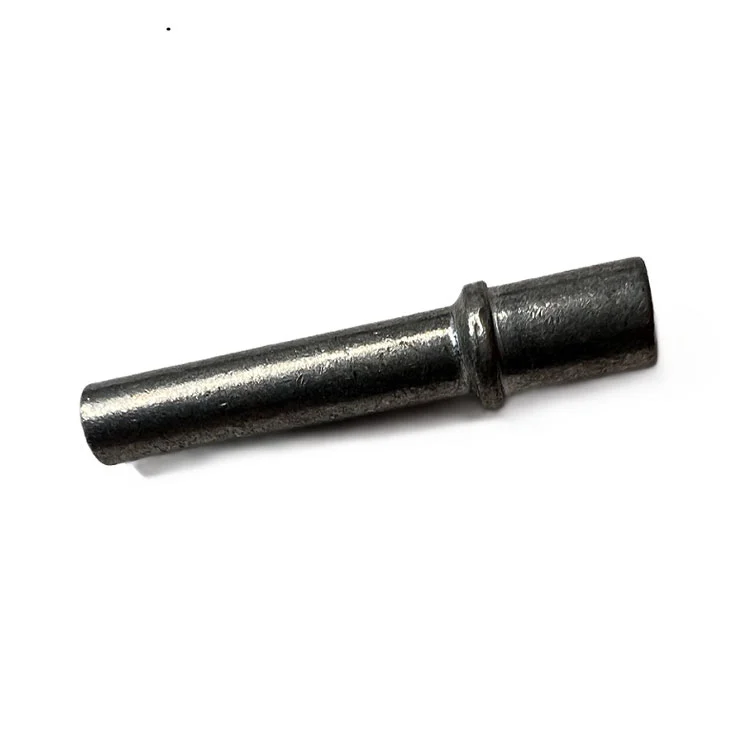

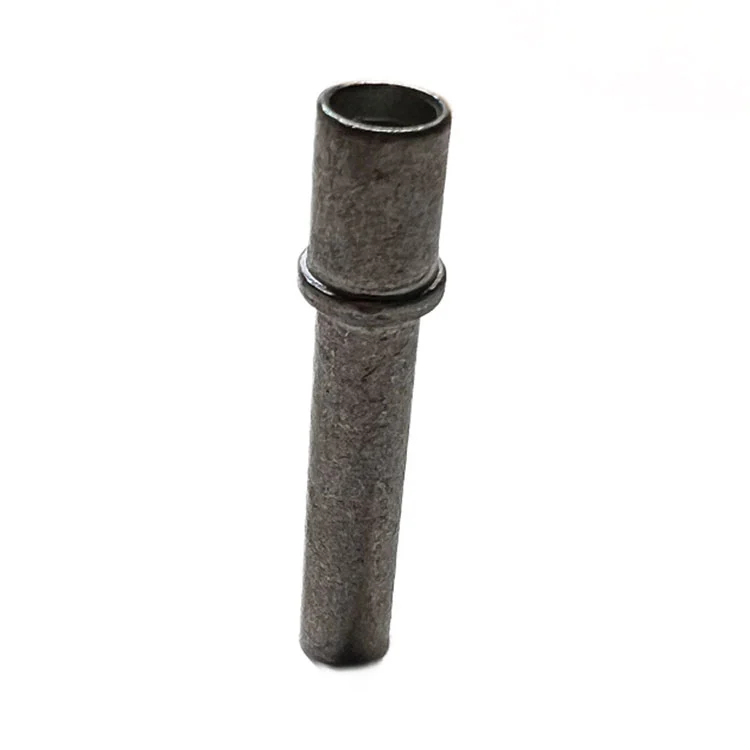

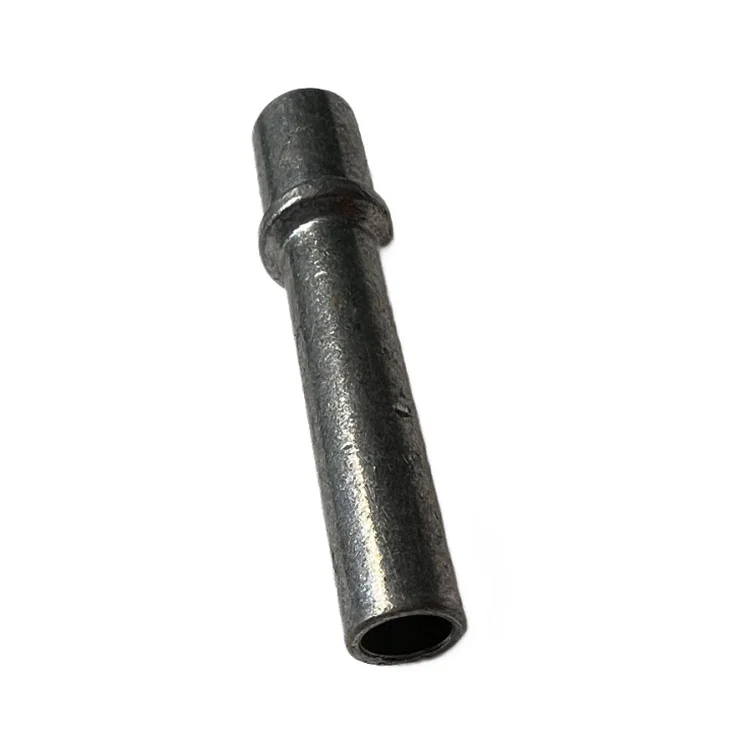

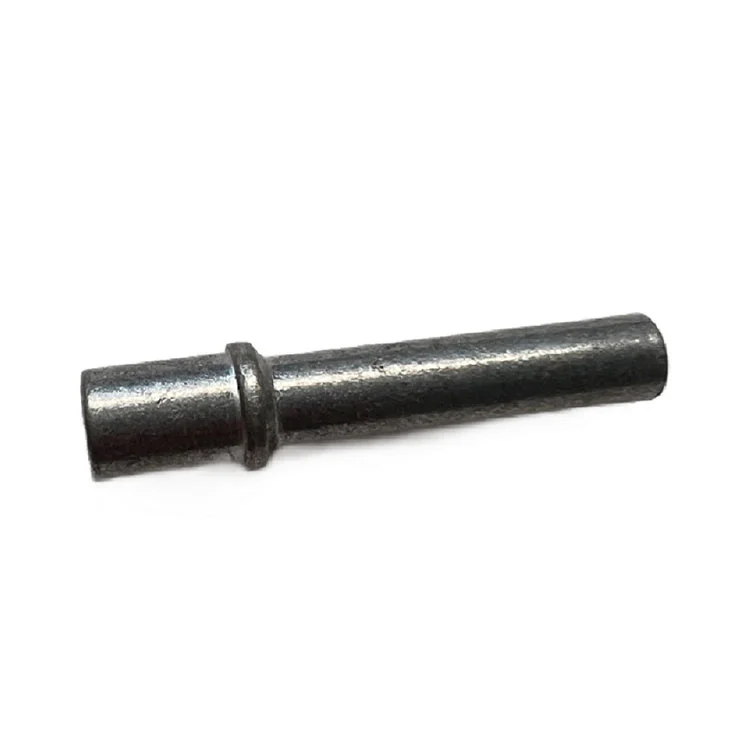

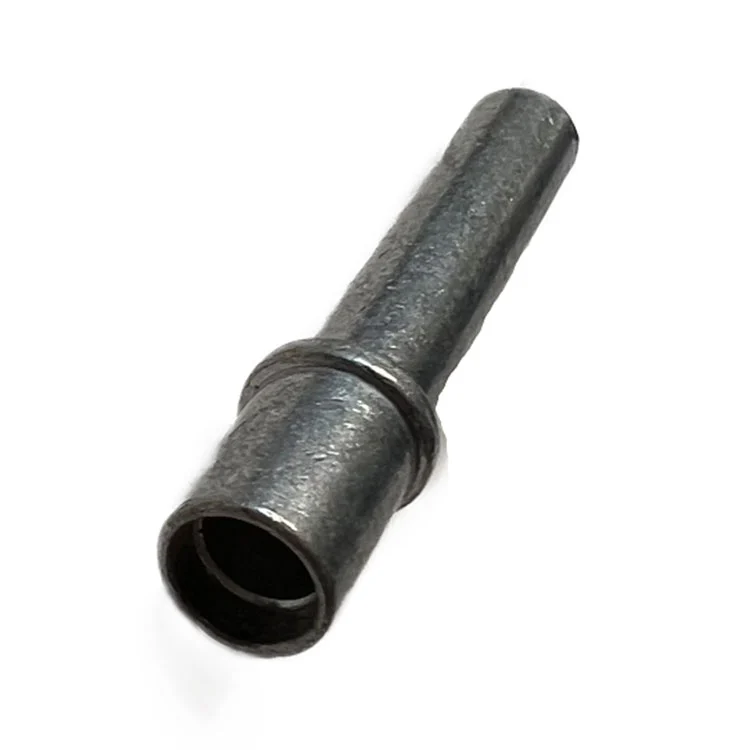

Qimao Metal Manufacturer è una fabbrica e fornitore professionale di perni semi-cavi a gradini di precisione per trasmissioni automobilistiche e industriali. I diametri graduali dei prodotti consentono a un perno di allineare ingranaggi, sincronizzatori e cuscinetti sullo stesso asse. Diametro esterno tipico da 6 mm a 22 mm. La profondità della cavità può raggiungere il 60% della lunghezza totale. La durezza sulle superfici dei cuscinetti raggiunge i 58–62 HRC, ma il nucleo rimane un po' più morbido, quindi non si spezzerà. Ogni perno viene controllato per eventuali crepe sui gradini con particelle magnetiche prima dell'imballaggio.

Guida all'installazione

Quando installi il design con perno semicavo a gradini di precisione per trasmissioni automobilistiche e industriali, soffia fuori il foro del perno con aria prima di iniziare: i trucioli si nascondono lì dentro. Metti un po' di olio leggero solo sul primo gradino, non sulla sezione cava. Farla scorrere manualmente fino a quando il primo gradino tocca l'alloggiamento. Su una linea di produzione, utilizzare una pressa ad aria morbida con un fermo di profondità impostato a circa 0,2 mm sopra il livello. Spingi dritto: se la pressa è inclinata, danneggerai l'angolo del gradino. Per i fori ciechi, praticare un piccolo foro di ventilazione da 2 mm sul fondo, altrimenti l'aria rimane intrappolata nella cavità cava. Per estrarlo, utilizzare un estrattore filettato che afferra il foro interno. Non colpire mai direttamente la faccia cava con un martello.

Parametro del prodotto (specifica)

Caratteristica chiave del prodotto

Prima cosa: il design con perno semicavo a gradini di precisione per trasmissioni automobilistiche e industriali è circa il 35% più leggero di un perno pieno. Ciò si aggiunge quando lo fai girare all'interno di un cambio. In secondo luogo, i passaggi indicano che non sono necessarie rondelle o distanziatori aggiuntivi. In terzo luogo, la forgiatura a freddo mantiene il flusso del grano attorno alla sezione cava, quindi resiste alla fatica meglio dei perni lavorati. In quarto luogo, entrambe le estremità del foro hanno un piccolo smusso che aiuta gli alimentatori automatici ad afferrarlo senza incepparsi. In quinto luogo, i diametri di posizionamento terminano a Ra 0,8 o migliore, quindi non consumano il foro di accoppiamento nel tempo. Messi insieme, questi ti fanno risparmiare chiamate sul campo.

Applicazione

1. Mozzi di trasmissione a doppia frizione: bloccano il manicotto del sincronizzatore al mozzo e lasciano scorrere l'olio attraverso la parte centrale cava.

2. Alberi cardanici per attrezzature industriali – Funzionano come una spina di sicurezza che non invia schegge metalliche ovunque quando si rompe.

3. Casse di trasferimento: design a perno semicavo con gradini di precisione per trasmissioni automobilistiche e industriali utilizzato per allineare il pignone della catena all'albero di uscita.

4. Dispositivi pesanti: funzionano come perni di posizionamento tra le metà dell'alloggiamento che si smontano per la manutenzione.

5. Unità di azionamento elettriche – Per il nottolino del blocco di parcheggio viene utilizzata una versione più piccola.

6. Trattori – Utilizzati sui binari del cambio di gamma.

Il nostro vantaggio in fabbrica

Eseguiamo intestazioni fredde a sei stadi da Taiwan, con una telecamera che guarda ogni stazione dal vivo. Il design del perno semicavo a gradini di precisione per trasmissioni automobilistiche e industriali richiede punzoni speciali in carburo: li rettifichiamo noi stessi ogni 10.000 cicli. Le dimensioni standard come 8 mm, 10 mm e 12 mm con diametro esterno vengono spedite in dieci giorni lavorativi. Ogni lotto ti fornisce un campione di sezione trasversale montato in resina in modo da poter vedere tu stesso lo spessore della parete. Manteniamo in magazzino i tre modelli di passi più comuni per i campioni in giornata. La fabbrica è IATF 16949, non solo l'ISO di base. Il tuo ispettore della qualità può controllare e vedere il nostro video in diretta.
