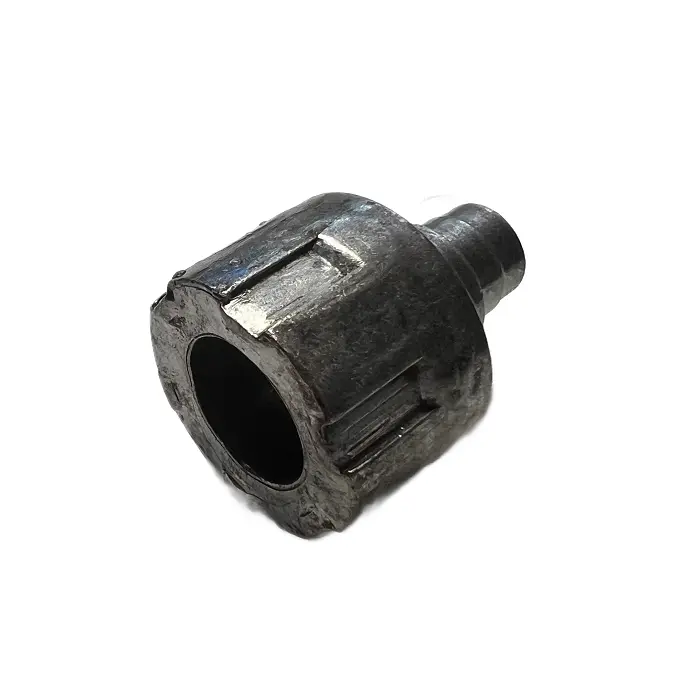

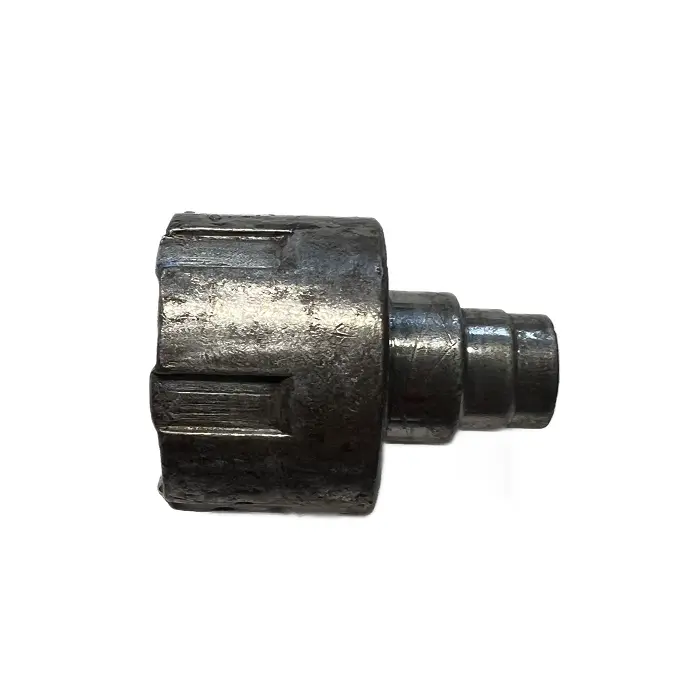

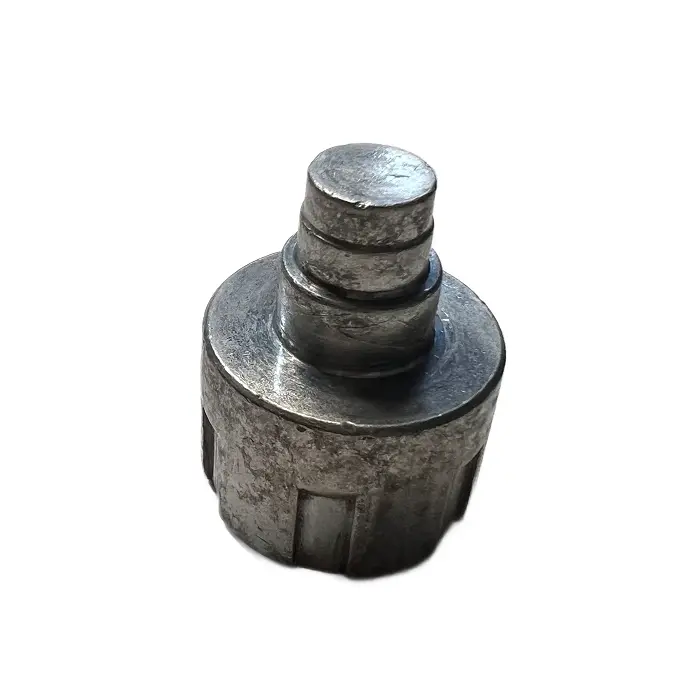

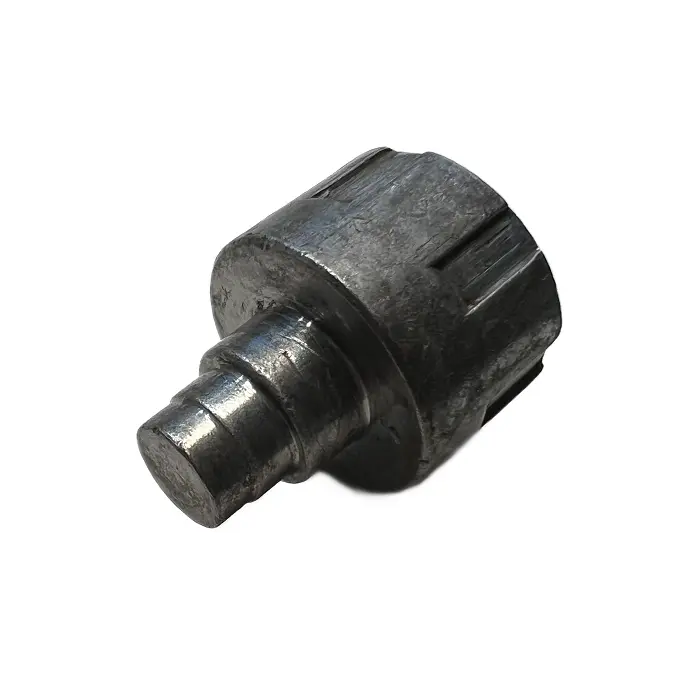

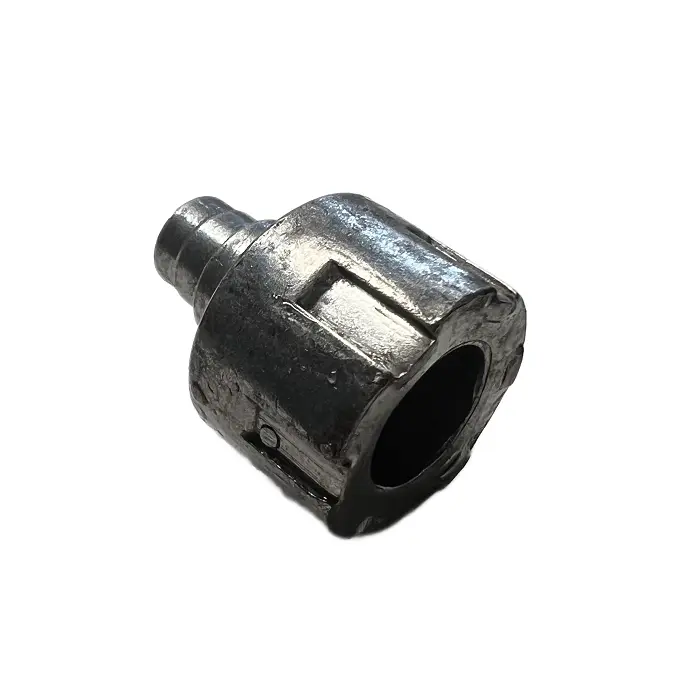

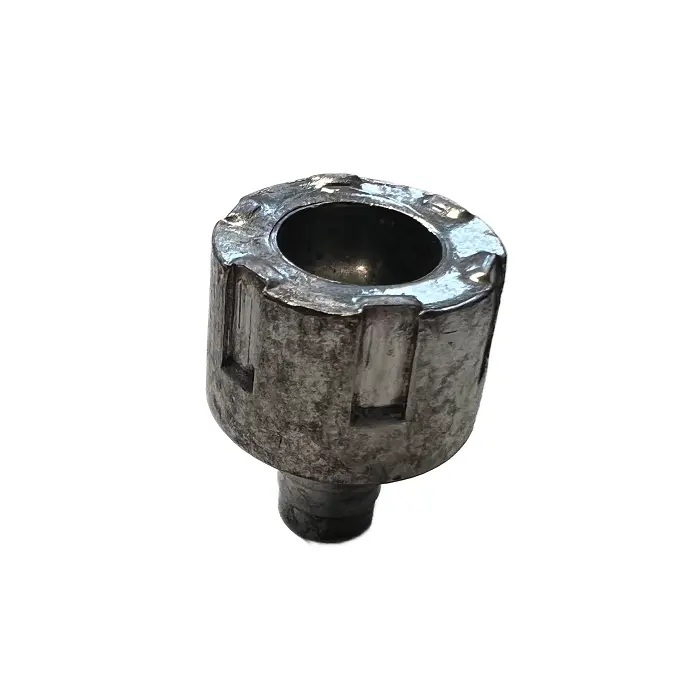

Punzone per intestazione a freddo di rivetti in acciaio per parti di connettori

Questo punzone per intestazione a freddo di rivetti in acciaio per parti di connettori del produttore di metalli Qimao è progettato specificamente per la formazione di rivetti in acciaio utilizzati nei gruppi di connettori elettronici e automobilistici. L'estremità di lavoro è rettificata di precisione con finitura superficiale controllata per ridurre l'attrito e l'adesione durante l'espulsione ad alta velocità.

Manteniamo una rigorosa concentricità tra la testa del punzone e il gambo, che influisce direttamente sulla simmetria della testa del rivetto e sulla rettilineità del gambo. Gli angoli in rilievo vengono tagliati in base alla stampa del rivetto, non a un disegno generico.

La selezione dei materiali segue i gradi di acciaio per utensili per lavorazione a freddo con distribuzione bilanciata del carburo. La durezza è mantenuta all'interno di una finestra HRC ristretta: non troppo difficile da scheggiare, non troppo morbido da formare funghi. Ogni lotto viene testato a campione su una testata a freddo utilizzando le dimensioni del rivetto prima dell'imballaggio.

Parametro del prodotto (specifica)

Caratteristica del prodotto

• La punta di lavoro del punzone per intestazione a freddo di rivetti in acciaio per parti di connettori viene rettificata dopo il trattamento termico, non prima: ciò mantiene la stabilità dimensionale ed evita strati superficiali morbidi che si usurano rapidamente sui rivetti in acciaio

• Nessun foro centrale nascosto o sezione debole: molti punzoni si rompono a causa delle sollecitazioni interne; il nostro design mantiene una sezione trasversale solida dove si concentra il carico d'impatto

• Ogni punzone viene testato a campione su una vera testata a freddo utilizzando il diametro del filo del rivetto in acciaio, non solo un'ispezione ottica

• Il raggio del bordo sulla punta del punzone è controllato per evitare rotture premature pur consentendo una separazione pulita della testa del rivetto

• Per i rivetti in acciaio ad alta resistenza, adattiamo il materiale del punzone a un grado più tenace con una distribuzione del carburo più fine

• Nessun nichel o zolfo nel trattamento superficiale: alcuni rivestimenti causano infragilimento da idrogeno su punzoni per rivetti di piccolo diametro; evitiamo la chimica superficiale non necessaria

Applicazione

• Assemblaggio terminale connettore ad alta velocità

Laddove il punzone per intestazione a freddo del rivetto in acciaio per le parti del connettore viene eseguito a freddo direttamente nei corpi del connettore in rame o ottone: il punzone deve mantenere la concentricità per evitare di danneggiare l'alloggiamento del connettore

• Rivetti terminali batteria per veicoli commerciali

I rivetti in acciaio con diametro della testa maggiore richiedono un punzone che distribuisca il materiale in modo uniforme senza giunzioni fredde o pieghe superficiali

• Rivetti per interruttore e presa dell'apparecchio

Produzione di volumi medi in cui il cambio degli utensili è frequente; il design del nostro gambo del punzone consente un cambio rapido senza riallineare il portautensile

• Sostituzione aftermarket per punzoni originali usurati o rotti

Molti stabilimenti di connettori mantengono il nostro punzone come ricambio per adattamento diretto: stessa lunghezza del gambo, stessa geometria della punta, nessuna regolazione della macchina necessaria

• Rivetti in acciaio con marcatura o logo della testa non standard

Possiamo incidere o formare un semplice segno in rilievo sulla punta del punzone in modo che la testa del rivetto porti un marchio o un identificatore di posizione

• Rivetti con profilo a testa svasata o piatta per montaggio a filo

L'angolo della punta del punzone e l'affilatura del bordo sono regolati per evitare di strappare la pelle della testa del rivetto durante la formatura

• Attrezzatura sostitutiva per l'esportazione per testate fredde europee/giapponesi

Disponiamo di dimensioni comuni del gambo corrispondenti ai principali marchi, quindi non è necessario modificare il portautensile

Dettagli di produzione

Questo punzone per intestazione a freddo di rivetti in acciaio per parti di connettori è realizzato in acciaio per utensili per lavorazione a freddo di alta qualità trattato termicamente. La faccia di lavoro viene rettificata dopo il trattamento termico per mantenere la stabilità dimensionale. La finitura superficiale è mantenuta a Ra 0,2 µm o migliore per ridurre l'attrito e l'adesione durante l'espulsione ad alta velocità.

La concentricità tra la testa del punzone e il gambo è mantenuta entro 0,01 mm TIR. Gli angoli di scarico vengono tagliati in base alla stampa del rivetto, senza angoli generici che causano irritazioni.

Ogni punzone viene testato a campione su una testata a freddo reale utilizzando il diametro del filo del rivetto in acciaio prima della spedizione. Contrassegniamo ogni punzone con il numero di lotto e conserviamo i campioni per 12 mesi.
