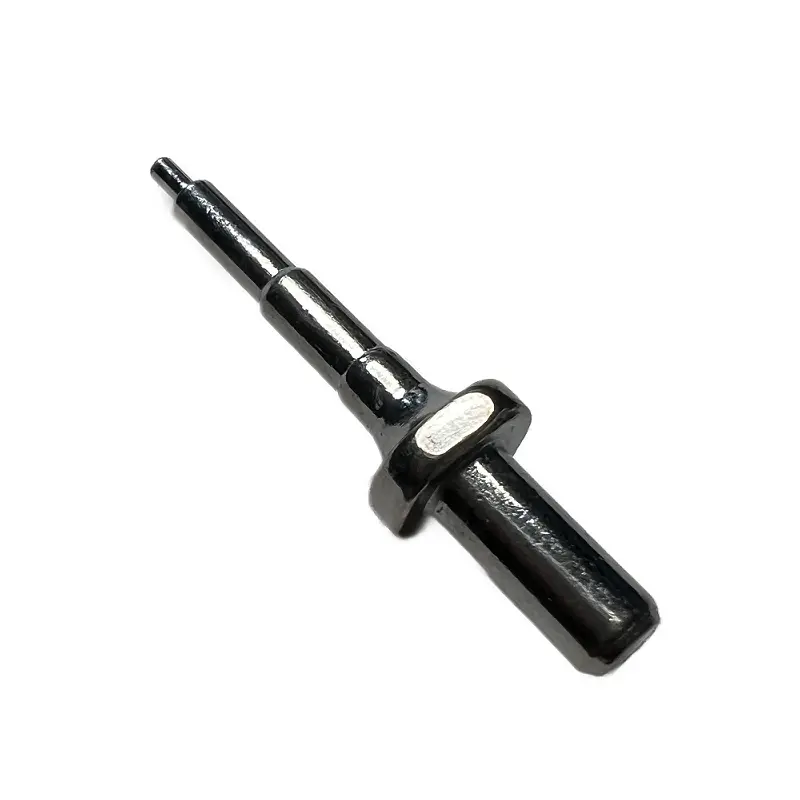

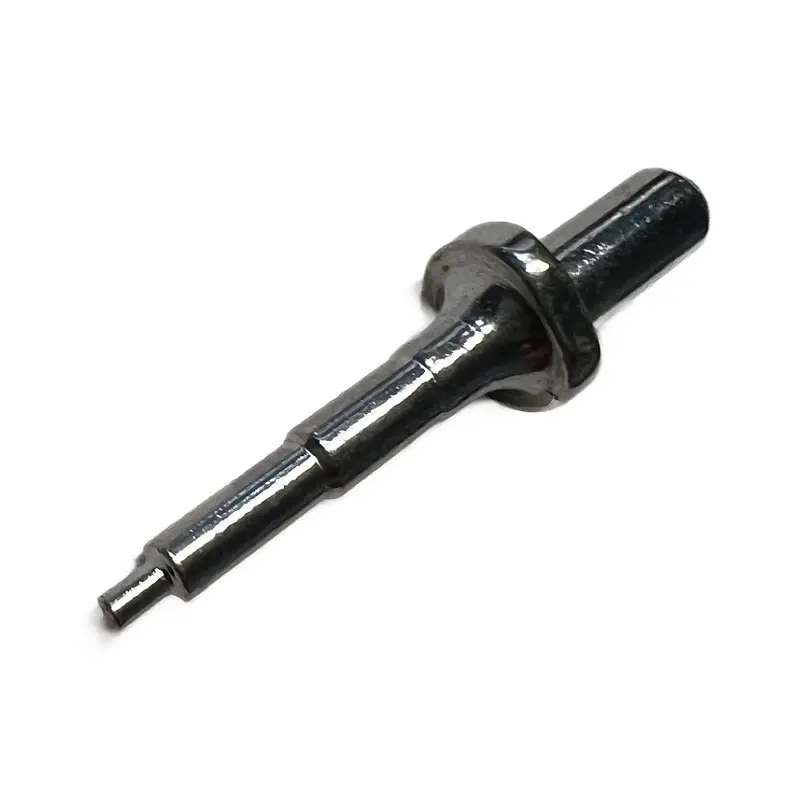

Perno dell'albero con design a gradini per il controllo della profondità

Il perno dell'albero con design a gradini di qualità del produttore Qimao Metal per il controllo della profondità presenta un diametro a gradini lungo la sua lunghezza. La sezione di diametro maggiore, denominata gradino o spalla, viene lavorata con una larghezza e una concentricità precise. Quando il perno viene inserito nel foro dell'alloggiamento, il gradino tocca il fondo dell'alloggiamento. Ciò crea un arresto di profondità ripetibile, eliminando la necessità di distanziatori separati o misurazioni manuali durante il montaggio. La sezione di diametro più piccolo (pilota) guida l'inserimento e fornisce la superficie di appoggio o di perno. I diametri del gradino e del pilota vengono rettificati dopo il trattamento termico per mantenere le tolleranze entro ±0,05. La finitura superficiale è mantenuta a 16 Ra o migliore per un adattamento coerente.

Parametro del prodotto (specifica)

Caratteristica del prodotto

· Passo di precisione per il controllo della profondità

Il perno dell'albero Step Design funge da arresto meccanico. Una volta entrato in contatto con la superficie dell'alloggiamento, il perno si ferma: senza spessori, senza misurazione. Profondità ripetibile ogni volta. Quadrato rettificato della faccia del gradino entro 0,0002 pollici.

· Superfici dure

Temprato a 58-62 HRC, poi rettificato senza centri. Il diametro è di ±0,0005 pollici. Finitura superficiale a 16 Ra. Scivola nelle boccole senza irritarsi. Dura milioni di cicli.

· Opzioni di scanalatura per la ritenzione

Aggiungere una scanalatura per l'anello elastico vicino alla punta per bloccare il perno in posizione. Aggiungere una scanalatura per O-ring dietro il gradino per sigillare i detriti. Lavorato in un unico setup in modo che la concentricità rimanga stretta.

· Molteplici scelte di materiali

Acciaio per cuscinetti 52100 per elevata usura. 4140 per la tenacità. Acciaio inossidabile 17-4 PH per resistenza alla corrosione. 440C per durezza in ambienti umidi. Scegli ciò che si adatta alla tua applicazione.

· Rettilineità mantenuta entro 0,001 pollici per piede

I perni piegati si legano e usurano gli alloggiamenti in modo non uniforme. Raddrizziamo ogni perno dopo la rettifica. Arrotolandolo su una piastra di superficie non si notano oscillazioni. L'installazione risulta fluida dall'inizio alla fine.

· Punta pilota smussata

Il bordo d'attacco non è un angolo acuto. Uno smusso di 15 gradi guida il perno nel foro. Nessun metallo da barba. Non c'è bisogno di lottare per far partire lo spillo dritto. Piccolo dettaglio, grande differenza in catena di montaggio.

Applicazione

· Perni di posizionamento dell'attrezzatura

Il bloccaggio dei pezzi CNC necessita di un posizionamento ripetibile. Il perno dell'albero Step Design per il controllo della profondità individua il foro e si ferma alla profondità esatta. Il casting si trova sempre all'altezza Z corretta. Nessun operatore che misura. Niente spessori.

· Perni guida della matrice

Gli stampi per stampaggio necessitano di allineamento e protezione da corsa eccessiva. La spalla del gradino entra in contatto con la faccia della boccola. Impedisce alla morte di schiacciarsi. Sostituire il perno quando usurato e non l'intera guida.

· Alberi girevoli per assemblaggi

Alcune parti rotanti necessitano di una sporgenza esatta dell'albero. Il perno a gradino rimuove l'errore umano. Premere fino all'arresto del passaggio. Utilizzato nei collegamenti del motore, nei treni di valvole e nei dispositivi medici.

· Componenti per stampi ad iniezione

Le anime e le slitte dello stampo richiedono una profondità precisa per la geometria della parte. Il perno del gradino imposta la posizione centrale. Nessuna regolazione durante l'impostazione dello stampo. Spessore della parete della parte costante, colpo dopo colpo.

· Corpi di valvole idrauliche

Le valvole a spola necessitano di alberi che si fermino in posizioni esatte per allineare le porte del fluido. Il perno a gradino controlla la profondità della bobina. Gli assemblatori non indovinano. Le valvole scorrono correttamente al primo test.

· Attrezzature per maschere e calibri automobilistici

I dispositivi di controllo qualità utilizzano perni a gradino come arresti di profondità passa/non passa. Inserire la parte, premere il perno, controllare lo spazio. Decisioni rapide di superamento/rifiuto nel reparto di produzione. Non sono necessari comparatori.

· Utensili robotizzati per le estremità del braccio

Le pinze e i cambiautensili necessitano di punti di montaggio ripetibili. I perni a gradino posizionano le piastre degli utensili alla distanza esatta. I robot cambiano gli utensili senza riprogrammare le posizioni di prelievo.

Dettagli di produzione e perché noi?

1. Rettifichiamo internamente il perno dell'albero Step Design per il controllo della profondità su macchine senza centri CNC. Ciò significa che controlliamo la rettilineità e il diametro dalla stessa officina in cui trasformiamo i pezzi grezzi.

2. Non è consentito inviare parti a un rettificatore di terze parti che perde il lotto.

3. Il nostro trattamento termico viene eseguito in lotti con rapporti di verifica della durezza per ogni ciclo. Quando hai bisogno di una lunghezza del gradino non standard, ad esempio 8,35 mm anziché 8 mm, non ci opponiamo. Modifichiamo il nostro programma e lo eseguiamo. 4. I tempi di consegna per i perni a gradino personalizzati sono generalmente di 10-12 giorni lavorativi. Per le dimensioni standard, disponiamo di pezzi grezzi e possiamo spedire i perni di messa a terra in 5 giorni.

5. Forniamo anche rapporti di ispezione dimensionale completi con dati CMM sulle caratteristiche critiche. Nessuna supposizione. Nessun "abbastanza vicino". Basta spilli che entrano e si fermano esattamente dove li hai progettati per fermarsi.
