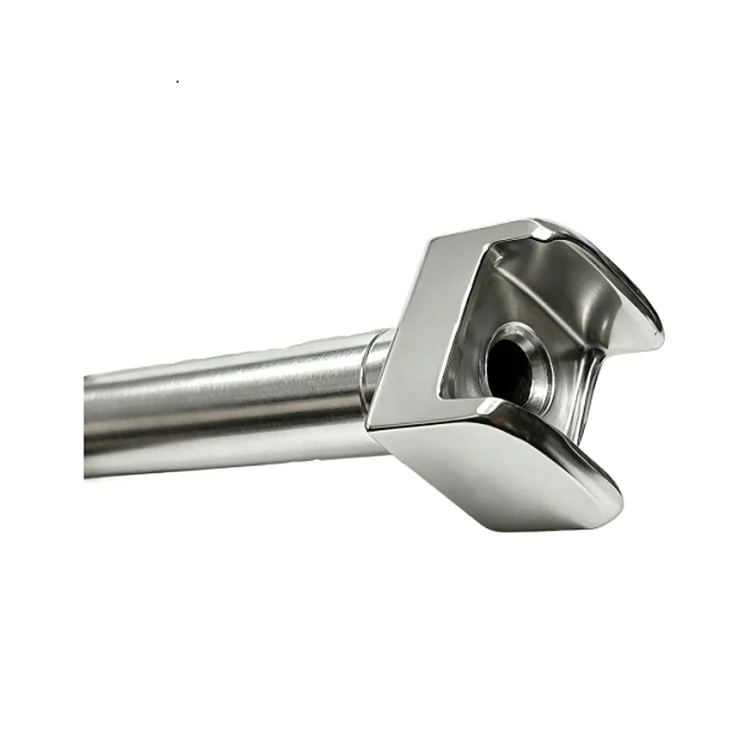

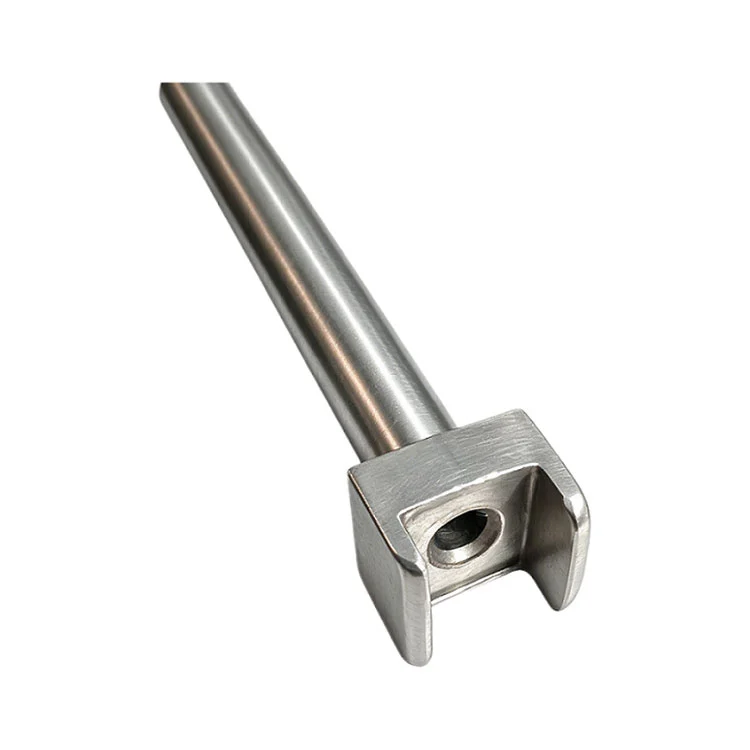

Asta per forcella in acciaio per albero terminale forcella a forma di U con foro per perno

Il produttore di metalli Qimao offre per i clienti una robusta asta per forcella in acciaio per albero dell'estremità della forcella a forma di U con foro per il perno. È possibile inserirlo in una forcella o nell'estremità dello stelo di un cilindro, inserire un perno con testa e bloccarlo con una coppiglia. Fatto. Nessun filo da togliere. Nessuna lotta con le noci. Solo un solido giunto girevole che sopporta carichi di taglio tutto il giorno. Gli agricoltori li utilizzano sui collegamenti del trattore. I meccanici li mettono sui cilindri idraulici. Anche le attrezzature fuoristrada fanno affidamento su di loro. La tolleranza del diametro del foro? Tratteniamo +/- 0,05 mm. Vuoi qualcosa di diverso? Questo è ciò che significa "personalizzato" qui: dicci le tue dimensioni.

Lascia che ti spieghi cosa stai ottenendo. L'asta con forcella in acciaio per albero terminale forcella a forma di U con foro per perno ha gambe parallele: non spediamo quelle piegate. La larghezza e lo spazio delle gambe corrispondono ai perni con testa standard, ma anche in questo caso la personalizzazione è un'opzione. L'albero si estende dalla base della forcella. Quel foro alla fine? Non è un ripensamento. Lo foriamo su una fresa CNC, in modo che il foro sia centrato esattamente. Le sbavature vengono rimosse: nessun bordo tagliente che possa tagliare le dita o danneggiare il perno. Finitura superficiale? Solitamente ossido nero per la protezione antiruggine di base. O zincatura se lo chiedi. Offriamo anche la lavorazione grezza se desideri saldarlo o rivestirlo tu stesso. Ogni pezzo viene sottoposto a un rapido controllo del calibro "passa/non passa" prima dell'imballaggio. Nessuno vuole un'asta con forcella che non si adatta. Se hai un disegno, lo abbiniamo. In caso contrario, dicci quale macchina sta succedendo.

Parametro del prodotto (specifica)

• Opzioni materiali:Il prodotto può essere prodotto in acciaio 45# (standard), acciaio legato 4140 (resistenza maggiore), acciaio inossidabile 304/316 (resistenza alla corrosione), ecc., su misura.

• Gamma di diametri:Da 10 mm a 60 mm (da 3/8" a 2-3/8") per la sezione dell'albero

• Diametro foro perno:Da 3 mm a 20 mm, tolleranza +/- 0,05 mm

• Larghezza gamba forcella:Personalizzato in base alla dimensione del perno con testa

• Spazio tra le forche (interno):Adatto al diametro del perno + gioco da 0,1 mm a 0,3 mm

• Lunghezza totale:Da 50 mm a 300 mm (da 2" a 12") – disponibile più lungo

• Durezza:Come laminato ~HB200; trattato termicamente a HRC 35-42 su richiesta

• Trattamento superficiale:Ossido nero, zincato (giallo/blu), liscio o fosfatato

Guida all'installazione

Per l'asta della forcella in acciaio dell'asta dell'estremità della forcella a forma di U con foro perno, l'installazione non è complicata, ma alcuni trucchi salvano il mal di testa.

Prima di iniziare: rimuovere lo sporco dai fori di montaggio. La sabbia intacca la superficie del perno. Controlla anche che la distanza della forcella corrisponda alla lunghezza del perno con testa. Se il perno è più corto della larghezza esterna degli steli della forcella, non si bloccherà.

Allineamento: le due parti che stai collegando devono essere allineate. Se sono sfalsati, il perno si lega. Usa un piede di porco o una cinghia a cricchetto per spingere le cose in posizione. Non forzare il perno.

Inserimento del perno – Spingere manualmente. Se si blocca, ruotare leggermente il perno. A volte una sbavatura o un leggero disallineamento causa resistenza. Se ancora non funziona, controlla di nuovo l'allineamento dei fori.

Bloccaggio: le gambe della coppiglia si aprono di almeno 15-20 gradi. Non schiacciarli. Le gambe appiattite possono allentarsi.

Controllo finale: afferrare il giunto. Prova a muoverlo. Un leggero gioco è normale: i giunti a forcella non sono cuscinetti di precisione. Clunking significa che il tuo perno è troppo piccolo. Chiamaci.
